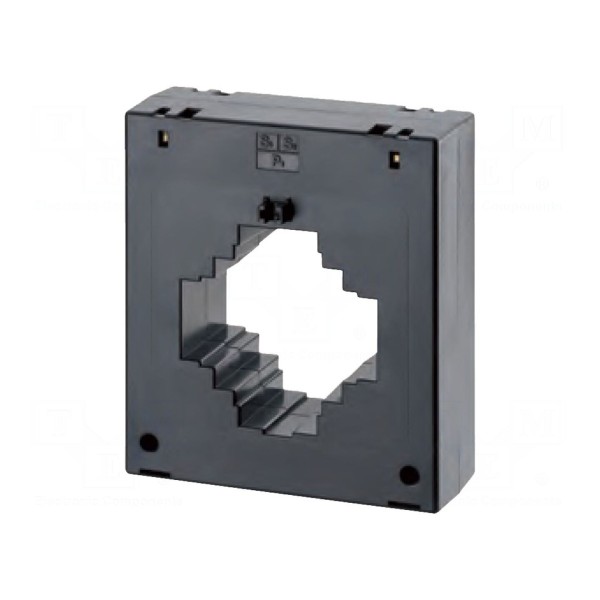

Przekładnik prądowy CROMPTON / TE CONNECTIVITY MB5D1000/1A

Przekładnik prądowy 1000/1A, klasa dokładności 0,5

Przekładnik prądowy przeznaczony do pomiarów prądu o wartości wejściowej 1kA, redukujący sygnał wyjściowy do poziomu 1A. Urządzenie pracuje w zakresie częstotliwości od 50Hz do 60Hz. Klasa dokładności przekładnika zależy od obciążenia i wynosi 0,5 przy maksymalnie 10VA, 1 przy 20VA oraz 3 przy 22,5VA.

Konstrukcja elementu przystosowana jest do montażu przykręcanego. Średnica wewnętrzna przekładnika wynosi 63mm, co pozwala na współpracę z szynami prądowymi o wymiarach 50x50mm, 60x30mm oraz 80x30mm. Obudowa urządzenia ma wymiary 134x50x156mm.

Element został zaprojektowany do pracy w warunkach otoczenia o temperaturze od -20°C do 85°C. Dzięki swojej charakterystyce technicznej, przekładnik znajduje zastosowanie w układach pomiarowych wymagających precyzyjnej przekładni prądowej.
