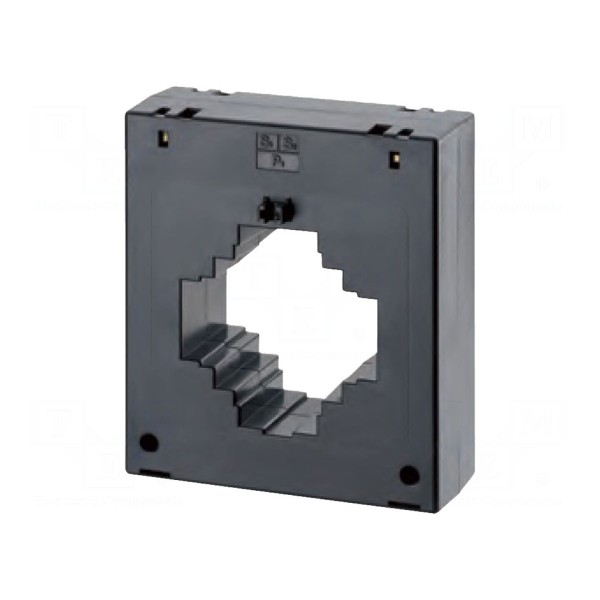

Przekładnik: prądowy CROMPTON / TE CONNECTIVITY MB5D500/1A

Przekładnik prądowy CROMPTON / TE CONNECTIVITY MB5D500/1A

Przekładnik prądowy 500/1A, klasa dokładności 0,5 / 1 / 3

Przekładnik prądowy przeznaczony jest do konwersji prądu pierwotnego o wartości 500A na prąd wtórny o wartości 1A. Urządzenie pracuje w zakresie częstotliwości od 50Hz do 60Hz. Klasa dokładności przekładnika wynosi 0,5 przy obciążeniu znamionowym do 10VA, 1 przy obciążeniu do 15VA oraz 3 przy obciążeniu do 20VA.

Konstrukcja umożliwia montaż przykręcany w układach pomiarowych. Element posiada otwór wewnętrzny o średnicy 63mm i jest przystosowany do pracy z szynami prądowymi o wymiarach 50mmx50mm, 60mmx30mm oraz 80mmx30mm. Zakres dopuszczalnej temperatury pracy urządzenia wynosi od -20°C do 85°C.

Wymiary zewnętrzne obudowy przekładnika wynoszą 134x50x156mm. Parametry techniczne oraz wymiary montażowe pozwalają na zastosowanie elementu w rozdzielnicach i szafach sterowniczych wyposażonych w odpowiednie szyny zbiorcze.

Przekładnik: prądowy CROMPTON / TE CONNECTIVITY MB5D500/1A
