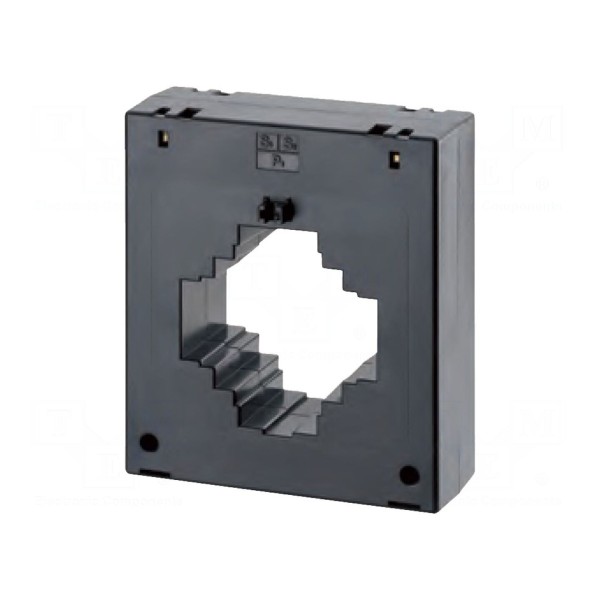

Przekładnik prądowy CROMPTON / TE CONNECTIVITY MB5D500/5A

Przekładnik prądowy 500/5A, klasa dokładności 0,5 / 1 / 3

Przekładnik prądowy przeznaczony jest do transformacji prądu pierwotnego o wartości 500A na prąd wtórny o wartości 5A. Urządzenie pracuje w zakresie częstotliwości od 50 do 60Hz. Klasa dokładności przekładnika jest uzależniona od obciążenia znamionowego i wynosi 0,5 przy maksymalnie 10VA, 1 przy 15VA oraz 3 przy obciążeniu 20VA.

Konstrukcja urządzenia przewiduje montaż przykręcany oraz możliwość przeprowadzenia szyn prądowych o wymiarach 50x50mm, 60x30mm lub 80x30mm. Średnica wewnętrzna otworu pomiarowego wynosi 63mm. Całkowite wymiary obudowy przekładnika to 134x50x156mm.

Urządzenie przystosowane jest do pracy w temperaturach otoczenia mieszczących się w przedziale od -20 do 85°C. Dzięki swojej budowie zapewnia stabilne działanie w zróżnicowanych warunkach instalacyjnych.
