Generator laboratoryjny: funkcyjny AIM-TTI 59130-0500

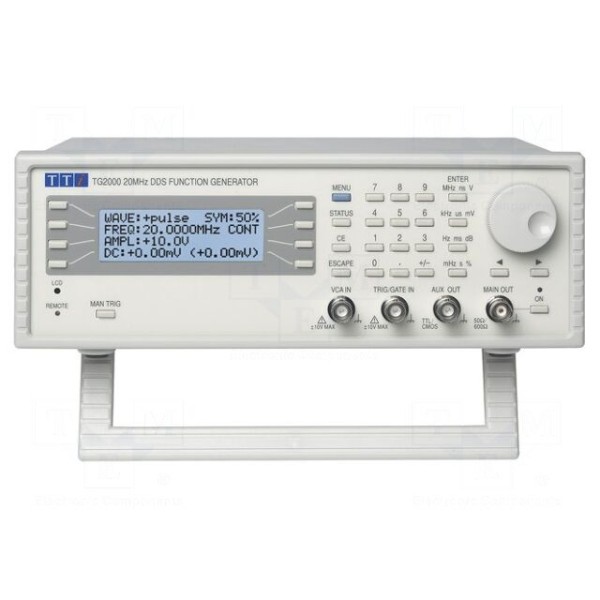

Generator laboratoryjny AIM-TTI 59130-0500

Generator funkcyjny 20MHz z technologią DDS i interfejsem USB

Generator laboratoryjny AIM-TTI 59130-0500 to urządzenie typu funkcyjnego wykorzystujące technologię Direct Digital Synthesized (DDS). Sprzęt obsługuje szeroki zakres przebiegów, w tym sinus, prostokątny, trójkątny oraz impuls, osiągając częstotliwość do 20MHz dla przebiegów sinus, prostokątnych oraz innych. Rozdzielczość nastaw wynosi 1mHz lub 6 cyfr, przy dokładności 10ppm na rok. Urządzenie oferuje modulacje typu AM oraz FSK, a także funkcję przemiatania w trybach liniowym lub logarytmicznym z okresem od 50ms do 999s.

Parametry wyjściowe urządzenia obejmują amplitudę bez obciążenia w zakresie od 5mVpp do 20Vpp oraz amplitudę z obciążeniem 50Ω w przedziale od 2,5mVpp do 10Vpp. Impedancja wyjściowa może być ustawiona na 50Ω lub 600Ω. Dla przebiegu prostokątnego czas narastania oraz opadania wynosi poniżej 22ns, natomiast zniekształcenia harmoniczne THD utrzymują się na poziomie poniżej 0,3% dla częstotliwości do 20kHz.

Urządzenie wyposażono w wyświetlacz LCD o rozdzielczości 6 cyfr oraz złącza komunikacyjne RS232 i USB. Zasilanie realizowane jest w standardzie 100-240V AC, a zestaw zawiera złącza przeznaczone dla rynków europejskiego oraz brytyjskiego. Wymiary fizyczne generatora wynoszą 260x88x235mm.
