Analizator jakości energii ALGODUE PQM4000

Pomiar energii, mocy i parametrów sieci 3-fazowej, True RMS

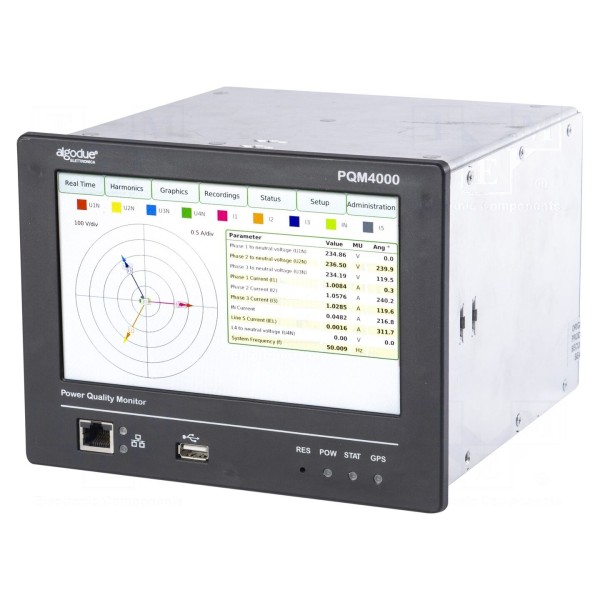

Cyfrowy analizator jakości energii PQM4000 przeznaczony jest do montażu panelowego w sieciach 3-fazowych. Urządzenie dokonuje pomiarów napięcia AC, prądu AC, częstotliwości, energii oraz mocy czynnej, biernej i pozornej. Dodatkowo realizuje analizę harmonicznych i interharmonicznych oraz oblicza współczynnik mocy. Przyrząd obsługuje pomiary pośrednie z przekładnikami prądowymi o wartościach 1A lub 5A i wykorzystuje metodę True RMS do określania rzeczywistej wartości skutecznej.

Analizator wyposażony jest w dotykowy wyświetlacz LCD TFT oraz pamięć wewnętrzną o pojemności 16GB. Komunikację z zewnętrznymi systemami umożliwiają interfejsy Ethernet, RS485, USB oraz WiFi. Urządzenie oferuje rozbudowane opcje wejść i wyjść, w tym 4 wyjścia analogowe, 4 wyjścia cyfrowe oraz 4 wejścia cyfrowe. Rejestracja wartości minimalnych, maksymalnych i średnich wspiera bieżące monitorowanie stanu sieci, a całość zgodna jest z normą IEC 61000-4-30.

Konstrukcja przystosowana do montażu na panelu posiada wymiary 191x143x190mm i zapewnia klasę szczelności IP20, z podwyższoną odpornością IP40 od strony frontowej. Zakres temperatury pracy wynosi od -25°C do 55°C, a napięcie znamionowe urządzenia to 580V. Zasilanie realizowane jest w zakresie 65...250V DC lub 100...240V AC. W zestawie oprogramowanie PQM - Analyzer do obsługi i analizy danych pomiarowych.
