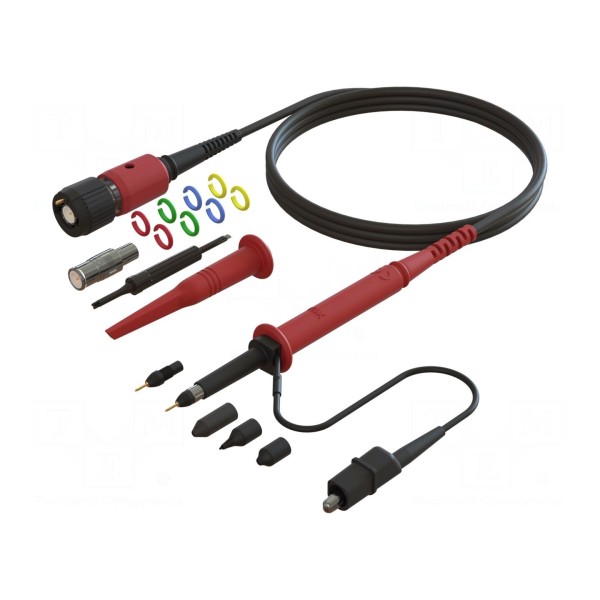

Sonda: do oscyloskopu CAL TEST CT4570RA

Sonda oscyloskopowa CAL TEST CT4570RA

Sonda oscyloskopowa 100:1, 500MHz

Sonda pasywna do oscyloskopu charakteryzuje się pasmem pracy wynoszącym 500MHz oraz dzielnikiem napięcia 100:1. Urządzenie zostało zaprojektowane do pracy z maksymalnym napięciem wejściowym 2kV. Konstrukcja zapewnia impedancję wejściową na poziomie 100MΩ przy pojemności 5pF, podczas gdy impedancja wyjściowa wynosi 1MΩ.

Czas narastania sygnału dla tej jednostki wynosi 0,7ns. Zakres kompensacji sondy mieści się w przedziale od 8pF do 25pF, co umożliwia dopasowanie do różnych charakterystyk wejściowych oscyloskopu. Zastosowany przewód pomiarowy ma długość 1,2m.

Urządzenie przystosowane jest do pracy w temperaturze otoczenia od 0°C do 40°C. Parametry techniczne sprawiają, że sonda jest przystosowana do pomiarów sygnałów o wysokim napięciu wymagających szerokiego pasma przenoszenia.
