Miernik: analizator jakości energii CARLO GAVAZZI WM20AV53H

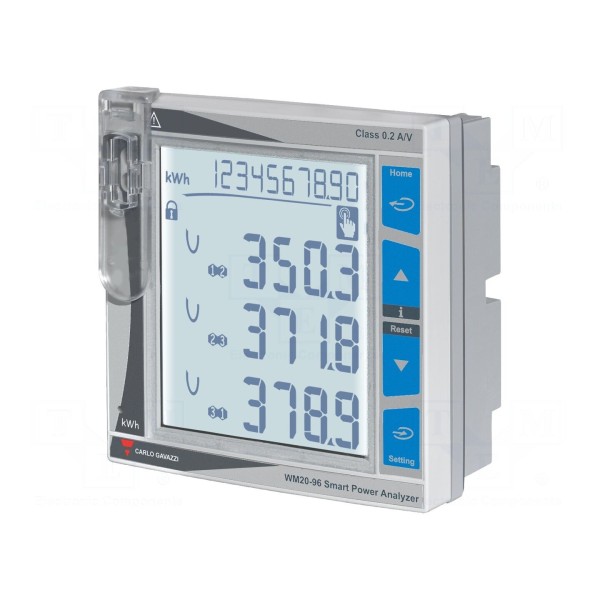

Analizator jakości energii CARLO GAVAZZI WM20AV53H

Pomiar napięcia, prądu, mocy i harmonicznych, montaż panelowy

Cyfrowy analizator jakości energii Carlo Gavazzi WM20AV53H służy do monitorowania parametrów sieci jedno- i trójfazowych. Urządzenie realizuje pomiar napięcia AC, prądu AC, mocy czynnej i biernej, czasu oraz harmonicznych. Pomiary prądu realizowane są metodą pośrednią z wykorzystaniem zewnętrznych przekładników prądowych 5A, przy czym zakres pomiarowy prądu AC wynosi do 10kA. Impedancja wejściowa urządzenia przekracza 1,6MΩ, a obsługiwany zakres częstotliwości pracy mieści się w przedziale od 40Hz do 440Hz.

Analizator wyposażony jest w podświetlany wyświetlacz LCD, co ułatwia odczyt danych w różnych warunkach oświetleniowych. Konstrukcja przystosowana jest do montażu panelowego, a dzięki klasie szczelności IP65 urządzenie może pracować w wymagających środowiskach przemysłowych. Obudowa o wymiarach 96x96x50,1mm umożliwia integrację w standardowych otworach montażowych. Zakres temperatury pracy urządzenia wynosi od -25°C do 55°C.

Urządzenie pracuje przy napięciu wejściowym w zakresie 220–400V, a zasilane jest napięciem od 100V do 240V. Analizator przeznaczony jest do zastosowań w systemach nadzoru energii elektrycznej oraz diagnostyki jakości sieci zasilającej.
