Przekładnik: prądowy CROMPTON / TE CONNECTIVITY XL4A-120/5A

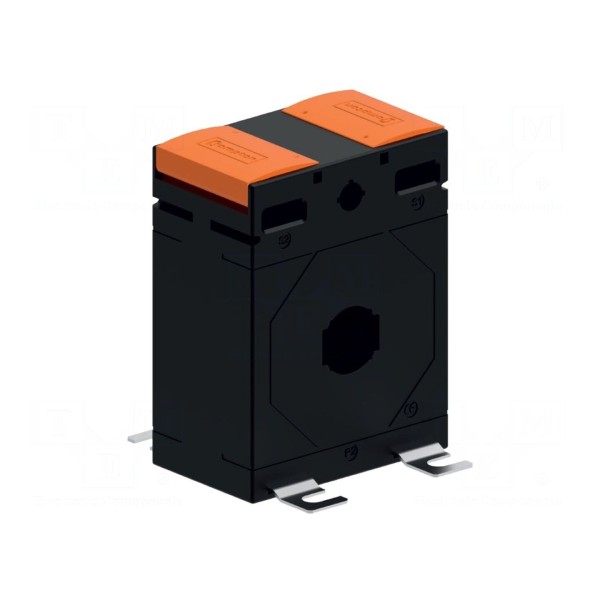

Przekładnik prądowy CROMPTON / TE CONNECTIVITY XL4A

Przekładnik prądowy 120/5A, klasa dokładności 0,5 / 1 / 3

Przekładnik prądowy XL4A umożliwia pomiar prądu wejściowego o wartości 120A z wyjściem 5A przy częstotliwości pracy wynoszącej 50...60Hz. Urządzenie charakteryzuje się klasą dokładności 0,5 przy obciążeniu znamionowym do 5VA, klasą 1 przy 10VA oraz klasą 3 przy 12,5VA. Średnica wewnętrzna otworu pomiarowego wynosi 20,4mm, co pozwala na montaż na szynach prądowych o wymiarach 15,5mm x 15,5mm lub 21mm x 11mm.

Konstrukcja urządzenia przewiduje montaż przykręcany lub opcjonalnie na szynę DIN. Urządzenie pracuje w zakresie temperatur od -20 do 45°C. Wymiary fizyczne przekładnika wynoszą 74mm x 45mm x 98mm. Zgodność z normami BS 3839, EN 60044-1 oraz EN 61869-1 potwierdza parametry techniczne urządzenia.
