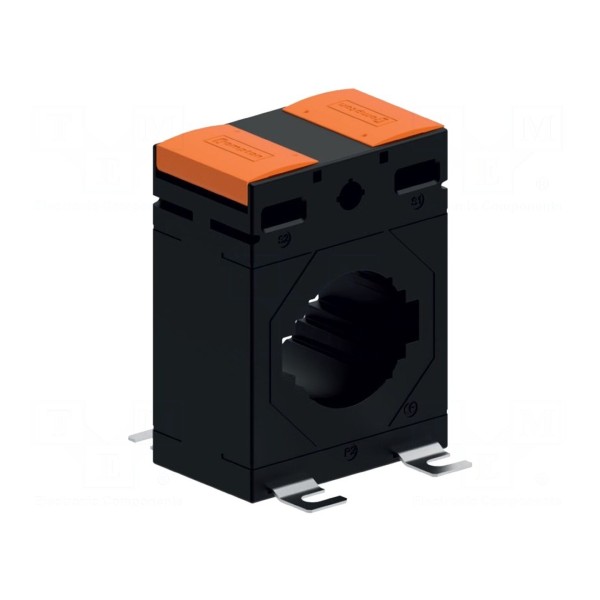

Przekładnik prądowy CROMPTON / TE CONNECTIVITY XL4D-120/1A

Przekładnik prądowy 120/1A, klasa dokładności 1 (1,5VA) / 3 (2,5VA)

Przekładnik prądowy XL4D-120/1A służy do przetwarzania prądu wejściowego o wartości 120A na prąd wyjściowy 1A. Urządzenie pracuje w zakresie częstotliwości od 50 do 60Hz. Klasa dokładności przekładnika wynosi 1 przy obciążeniu znamionowym do 1,5VA oraz 3 przy obciążeniu do 2,5VA.

Konstrukcja urządzenia przystosowana jest do współpracy z szynami prądowymi o wymiarach 31x31mm, 41x21mm lub 51x12,5mm, przy średnicy wewnętrznej wynoszącej 41mm. Fizyczne wymiary obudowy to 74x45x98mm. Zakres dopuszczalnych temperatur pracy urządzenia mieści się w przedziale od -20 do 45°C.

Sposób montażu obejmuje możliwość przykręcenia elementu lub instalację na szynie DIN przy użyciu odpowiednich akcesoriów. Przekładnik jest zgodny z normami BS 3839, EN 60044-1 oraz EN 61869-1. Opcjonalnie dostępny jest zestaw montażowy XL-KIT-003 oraz wspornik XL-DRBRK-3.
