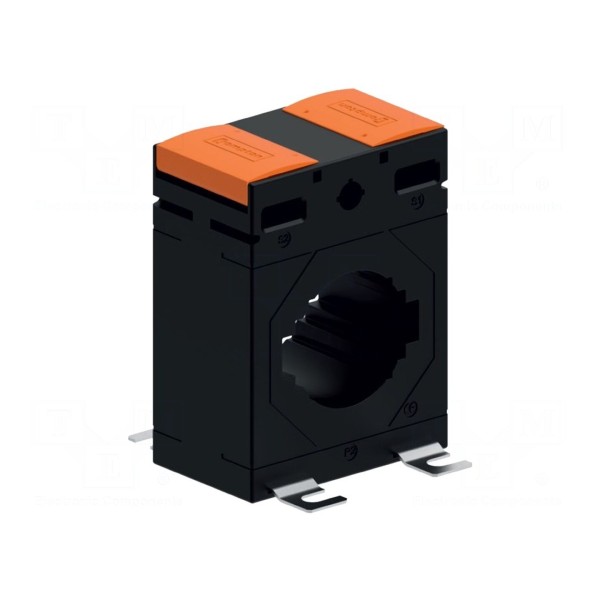

Przekładnik prądowy CROMPTON / TE CONNECTIVITY XL4D-125/1A

Przekładnik prądowy 125/1A, klasa dokładności 1/3

Przekładnik prądowy XL4D-125/1A służy do przetwarzania wysokich wartości prądu pierwotnego na standardowy sygnał prądu wtórnego o wartości 1A. Urządzenie charakteryzuje się prądem wejściowym 125A oraz klasą dokładności 1 przy obciążeniu znamionowym 1,5VA, natomiast dla klasy 3 dopuszczalne obciążenie znamionowe wynosi 2,5VA. Częstotliwość pracy przekładnika mieści się w zakresie od 50Hz do 60Hz.

Konstrukcja umożliwia montaż przykręcany lub na szynę DIN. Urządzenie dostosowane jest do pracy z szynami prądowymi o wymiarach 31x31mm, 41x21mm oraz 51x12,5mm, posiadając średnicę wewnętrzną wynoszącą 41mm. Całkowite wymiary obudowy to 74x45x98mm, a zakres dopuszczalnej temperatury pracy mieści się w przedziale od -20°C do 45°C.

Zgodność z normami EN 60044-1, EN 61869-1 oraz BS 3839 potwierdza parametry techniczne urządzenia. Opcjonalnie dostępny jest zestaw montażowy XL-KIT-003 oraz uchwyt na szynę DIN o symbolu XL-DRBRK-3.
