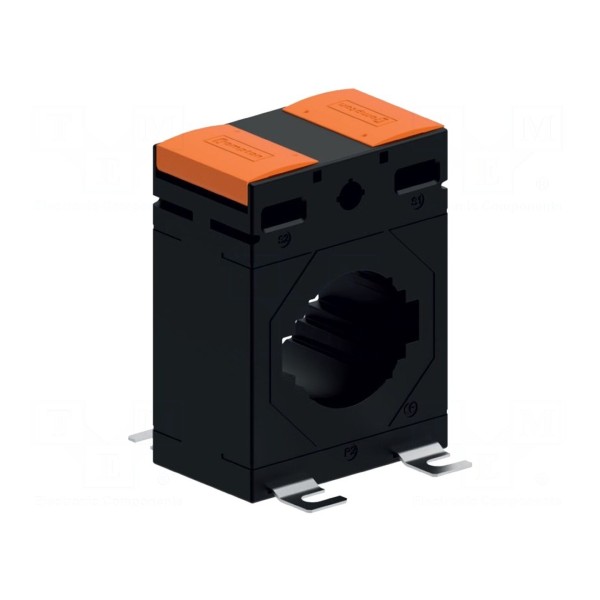

Przekładnik prądowy CROMPTON / TE CONNECTIVITY XL4D-500/1A

Przekładnik prądowy 500/1A, klasa dokładności 0,5 / 1 / 3

Przekładnik prądowy XL4D-500/1A służy do transformacji wysokich wartości prądu pierwotnego wynoszących 500A na prąd wtórny o wartości 1A. Urządzenie pracuje w zakresie częstotliwości od 50Hz do 60Hz. Klasa dokładności przekładnika zależy od obciążenia znamionowego i wynosi 0,5 dla 7,5VA, 1 dla 10VA oraz 3 dla 12,5VA.

Konstrukcja urządzenia przewiduje montaż przykręcany lub opcjonalnie na szynę DIN. Średnica wewnętrzna otworu wynosi 41mm, co pozwala na współpracę z szynami prądowymi o wymiarach 31x31mm, 41x21mm oraz 51x12,5mm. Wymiary zewnętrzne obudowy to 74x45x98mm, a zakres temperatury pracy urządzenia obejmuje przedział od -20°C do 45°C.

Zgodność z normami BS 3839, EN 60044-1 oraz EN 61869-1 potwierdza parametry techniczne elementu. Opcjonalnie dostępny jest zestaw montażowy na szynę DIN o oznaczeniu XL-DRBRK-3 oraz dedykowany zestaw instalacyjny XL-KIT-003.
