Igła testowa EQUIP-TEST ST750 CG05 N

Igła testowa EQUIP-TEST ST750 CG05 N

Igła testowa z główką CG, raster 1,91mm

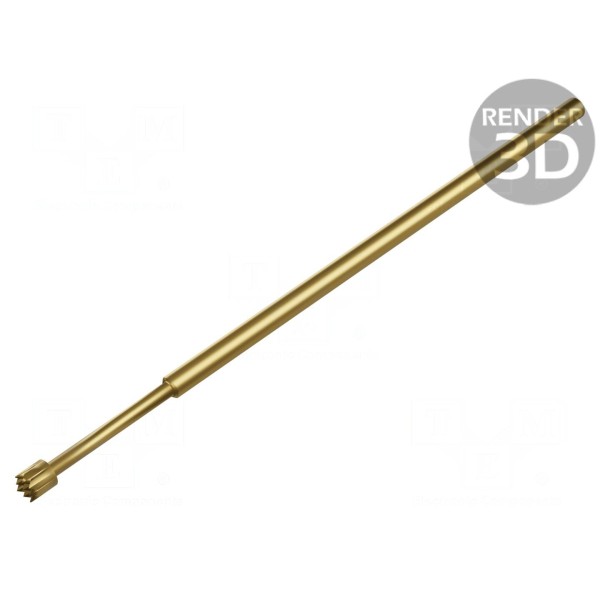

Igła testowa EQUIP-TEST ST750 CG05 N przeznaczona jest do precyzyjnych pomiarów w układach o minimalnym rastrze 1,91mm. Element wyposażony jest w końcówkę o kształcie główki CG i średnicy 1,2mm, co umożliwia kontakt z testowanymi punktami. Prąd znamionowy dla tego komponentu mieści się w przedziale 3–4A, przy maksymalnej rezystancji styku wynoszącej 20mΩ.

Konstrukcja igły opiera się na miedzi berylowej, która została poddana procesowi złocenia w celu zabezpieczenia powierzchni styku. Element charakteryzuje się siłą ugięcia sprężyny na poziomie 2N. Ugięcie robocze sprężyny wynosi 4mm, natomiast ugięcie maksymalne osiąga wartość 6,35mm.

Całkowita długość elementu wynosi 33,1mm, a zakres dopuszczalnych temperatur pracy obejmuje przedział od -40°C do 120°C. Specyfikacja materiałowa oraz parametry mechaniczne pozwalają na wykorzystanie igły w środowiskach o zróżnicowanych warunkach technicznych.
