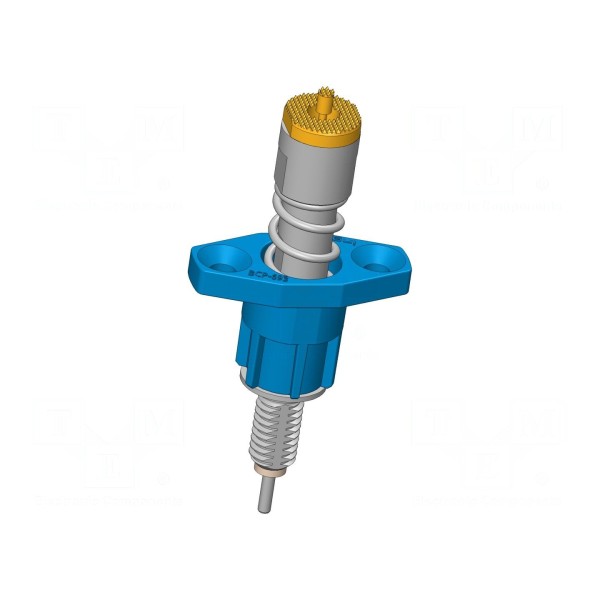

Igła testowa INGUN BCP-693 360 1000 A 28004-53

Igła testowa INGUN BCP-693 360 1000 A 28004-53

Igła testowa 50A, kształt ząbkowany, do testowania ogniw bateryjnych

Igła testowa INGUN BCP-693 360 1000 A 28004-53 przeznaczona jest do testowania ogniw bateryjnych. Element charakteryzuje się prądem znamionowym 50A oraz maksymalną rezystancją styku wynoszącą 0,5mΩ. Konstrukcja końcówki w kształcie ząbkowanym o średnicy 10mm zapewnia stabilne połączenie z testowanymi powierzchniami.

Parametry mechaniczne elementu obejmują ugięcie sprężyn robocze 4,4mm oraz ugięcie maksymalne 5,5mm przy sile ugięcia sprężyny wynoszącej 28N. Igła o długości 61mm została wykonana z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co wpływa na parametry przewodzenia. Montaż komponentu odbywa się poprzez przykręcanie.

Urządzenie przystosowane jest do pracy w zakresie temperatur od -40°C do 80°C. Wykorzystane materiały i parametry techniczne pozwalają na stosowanie igły w specyficznych warunkach obciążeń prądowych przy testach bateryjnych.
