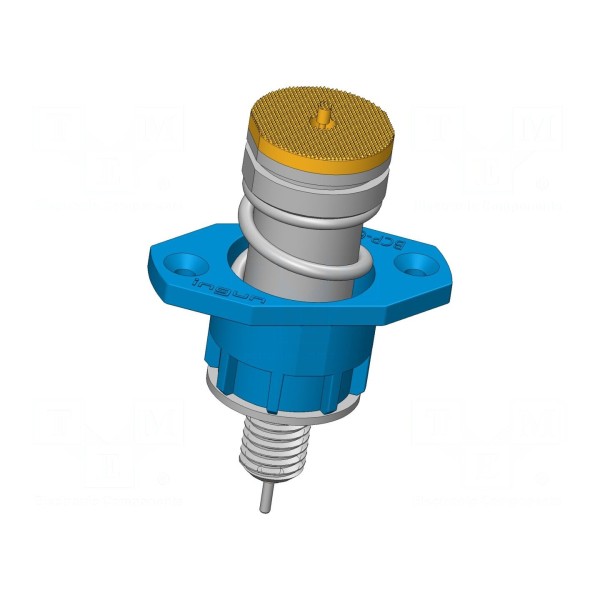

Igła testowa INGUN BCP-696 360 2200 A 150004-54

Igła testowa INGUN BCP-696 360 2200 A 150004-54

Igła testowa do ogniw bateryjnych, prąd 300A, siła 150N

Igła testowa przeznaczona jest do testowania ogniw bateryjnych. Element charakteryzuje się prądem znamionowym na poziomie 300A oraz maksymalną rezystancją styku wynoszącą 0,5mΩ. Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co wpływa na parametry połączeniowe.

Końcówka o średnicy 22mm posiada ząbkowany kształt ostrza. Montaż igły odbywa się poprzez przykręcanie, a jej całkowita długość wynosi 71mm. Zakres pracy urządzenia mieści się w przedziale temperatury od -40°C do 80°C.

W parametrach roboczych określono ugięcie sprężyn na poziomie 5mm, przy ugięciu maksymalnym wynoszącym 10mm. Siła ugięcia sprężyny wynosi 150N.

Igła testowa INGUN BCP-696 360 2200 A 150004-54
