Igła testowa INGUN E-100 214 130 A 2000

Igła testowa INGUN E-100 214 130 A 2000

Igła testowa 4-punktowa, prąd znamionowy 5A

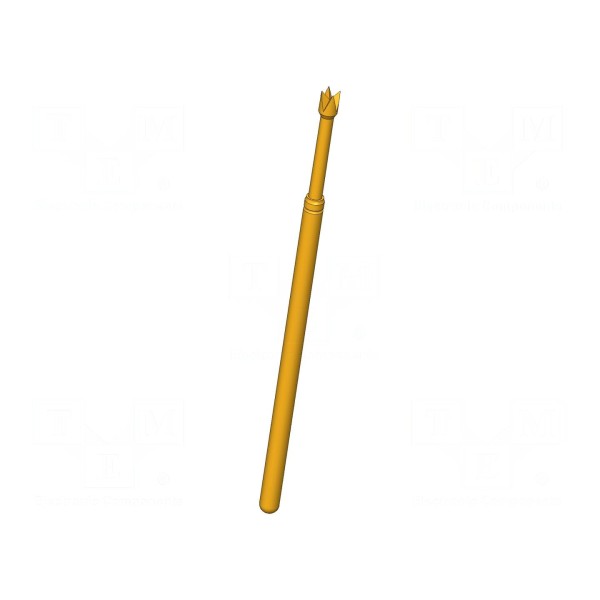

Igła testowa INGUN E-100 214 130 A 2000 to komponent przeznaczony do układów pomiarowych, charakteryzujący się 4-punktowym kształtem końcówki typu korona. Element zapewnia przepływ prądu znamionowego do 5A przy maksymalnej rezystancji styku wynoszącej 20mΩ. Zastosowane rozwiązanie konstrukcyjne obejmuje właściwości magnetyczne oraz funkcję samoczyszczenia, co wpływa na parametry styku podczas eksploatacji.

Konstrukcja wykonana jest ze stali z powierzchnią pokrytą warstwą złota, co zapewnia wymaganą przewodność. Igła posiada średnicę końcówki 1,3mm przy całkowitej długości 33,4mm. Montaż elementu odbywa się poprzez wciskanie, a siła ugięcia sprężyny wynosi 2N.

Zakres roboczego ugięcia sprężyn wynosi 4,3mm, natomiast ugięcie maksymalne osiąga wartość 6,35mm. Komponent może pracować w szerokim zakresie temperatur otoczenia od -40°C do 80°C, co pozwala na wykorzystanie igły w zróżnicowanych warunkach technicznych.
