Igła testowa INGUN GKS-069 217 090 A 0700

Igła testowa INGUN GKS-069 217 090 A 0700

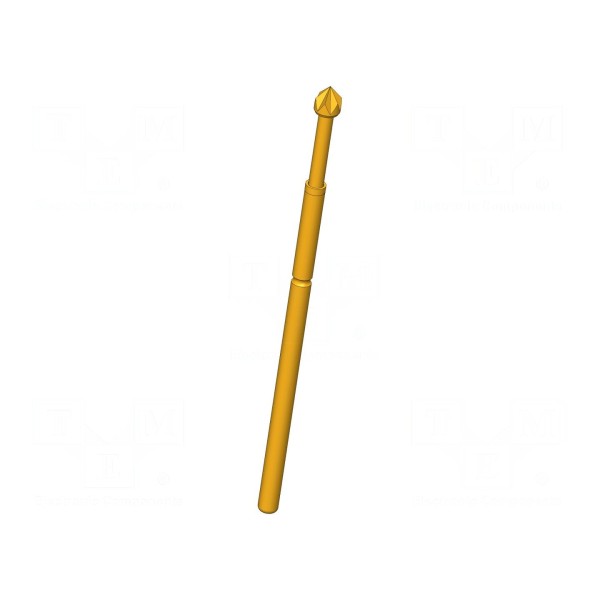

Igła testowa 3A, średnica końcówki 0,9mm, kształt piramida sześciokątna

Igła testowa wykonana została ze stali o pozłacanej powierzchni, co zapewnia parametry elektryczne na poziomie rezystancji styku wynoszącej maksymalnie 20mΩ. Element przeznaczony jest do pracy z prądem znamionowym o wartości 3A w szerokim zakresie temperatur roboczych od -40°C do 80°C. Kształt końcówki w formie piramidy sześciokątnej o średnicy 0,9mm umożliwia precyzyjne kontaktowanie w punktach testowych.

Podzespół charakteryzuje się siłą ugięcia sprężyny wynoszącą 0,7N oraz ugięciem roboczym na poziomie 2,2mm, przy maksymalnym dopuszczalnym ugięciu 2,8mm. Konstrukcja igły posiada właściwości magnetyczne oraz samoczyszczące, co wpływa na utrzymanie ciągłości styku. Całkowita długość elementu wynosi 16,5mm.

Montaż igły odbywa się metodą wciskaną, co ułatwia jej osadzenie w gniazdach testowych. Wykorzystane materiały i parametry techniczne pozwalają na zastosowanie elementu w układach pomiarowych wymagających powtarzalności połączeń.
