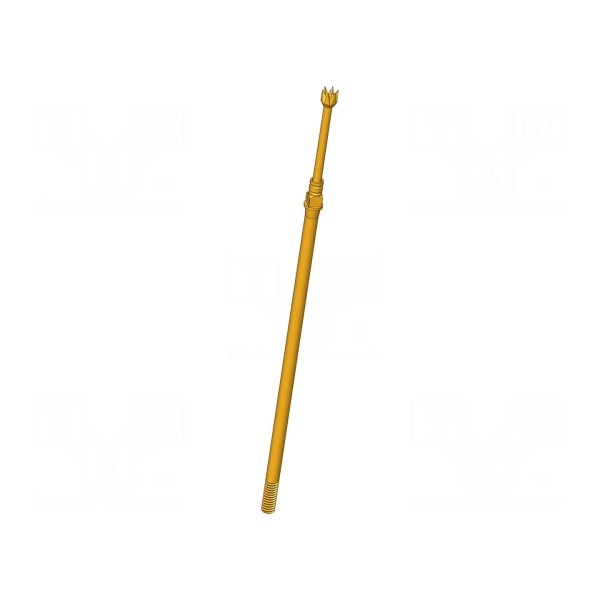

Igła testowa INGUN GKS-075 225 120 A 1502 M

Igła testowa INGUN GKS-075 225 120 A 1502 M

Igła testowa 3A, ugięcie robocze 4,3mm, 6-punktowa korona

Igła testowa GKS-075 225 120 A 1502 M przeznaczona jest do precyzyjnych połączeń stykowych w układach pomiarowych. Element charakteryzuje się prądem znamionowym na poziomie 3A oraz maksymalną rezystancją styku wynoszącą 20mΩ. Zastosowana końcówka o średnicy 1,2mm posiada kształt 6-punktowej korony ze środkowym punktem, co zapewnia stabilność podczas kontaktu z testowanym punktem.

Konstrukcja wykonana została ze stali z pozłacaną powłoką, co wpływa na parametry przewodzenia. Igła wykazuje właściwości magnetyczne oraz samoczyszczące, co wspiera utrzymanie parametrów połączenia w warunkach eksploatacji. Zakres temperatury pracy mieści się w granicach od -40°C do 80°C.

Całkowita długość elementu wynosi 35,9mm, przy sile ugięcia sprężyny wynoszącej 1,5N. Ugięcie robocze sprężyn ustalone jest na poziomie 4,3mm, natomiast ugięcie maksymalne wynosi 6,35mm. Montaż igły odbywa się metodą wkręcaną.

Igła testowa INGUN GKS-075 225 120 A 1502 M
