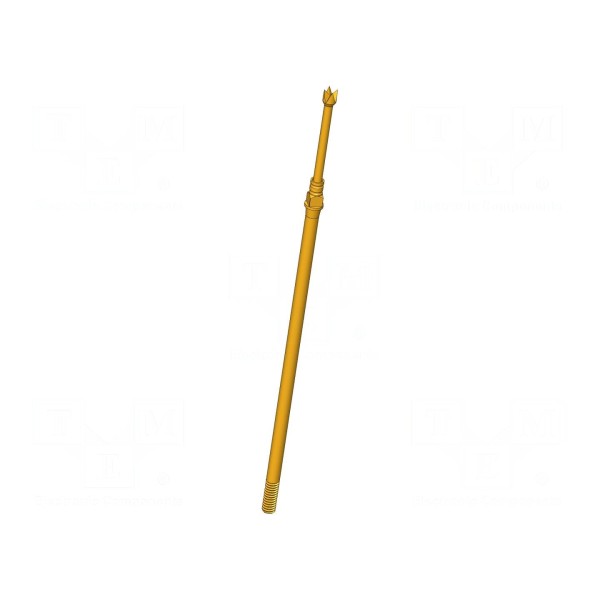

Igła testowa INGUN GKS-075 214 100 A 2802 M

Igła testowa INGUN GKS-075 214 100 A 2802 M

Igła testowa 3A, ugięcie robocze 4,3mm, końcówka 4-punktowa korona

Igła testowa GKS-075 214 100 A 2802 M jest przeznaczona do realizacji połączeń stykowych w aplikacjach pomiarowych. Element charakteryzuje się prądem znamionowym na poziomie 3A oraz maksymalną rezystancją styku wynoszącą 20mΩ. Zastosowana konstrukcja 4-punktowa w kształcie korony o średnicy 1mm pozwala na stabilny kontakt z powierzchnią badaną.

Konstrukcja igły wykonana jest ze stali o powierzchni pokrytej warstwą złota, co wpływa na parametry przewodzenia. Element posiada właściwości samoczyszczące oraz magnetyczne, co wspomaga utrzymanie jakości styku w trakcie eksploatacji. Zakres temperatury pracy urządzenia mieści się w przedziale od -40 do 80°C.

Długość całkowita igły wynosi 35,9mm, a siła ugięcia sprężyny określona została na 2,8N. Ugięcie sprężyn robocze wynosi 4,3mm, przy ugięciu maksymalnym na poziomie 6,35mm. Montaż elementu odbywa się poprzez wkręcanie.
