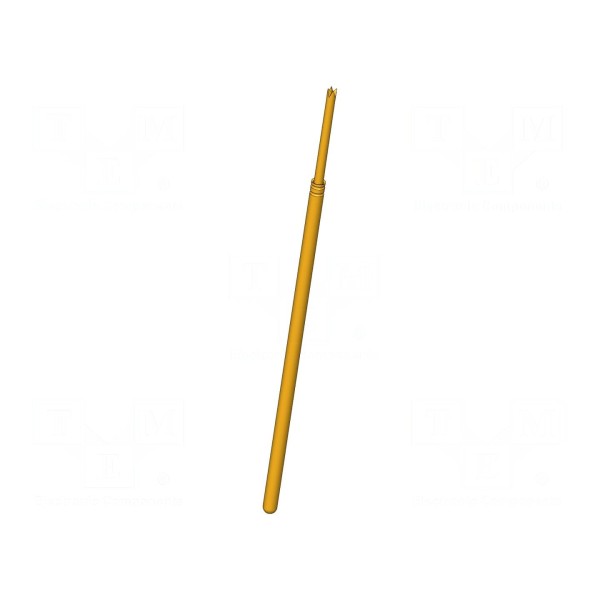

Igła testowa INGUN GKS-075 214 064 A 1500 LH

Igła testowa INGUN GKS-075 214 064 A 1500 LH

Igła testowa 3A, ugięcie robocze 4,3mm, korona 4-punktowa

Igła testowa GKS-075 214 064 A 1500 LH służy do realizacji połączeń stykowych w układach pomiarowych. Element charakteryzuje się prądem znamionowym 3A oraz maksymalną rezystancją styku na poziomie 20mΩ. Końcówka wykonana jest ze stali z pokryciem złoconym, co wpływa na parametry przewodzenia. Geometria ostrza o kształcie 4-punktowej korony oraz średnica końcówki wynosząca 0,64mm umożliwiają stabilny kontakt z punktami testowymi.

Konstrukcja elementu pozwala na pracę przy ugięciu sprężyny wynoszącym 4,3mm, przy maksymalnym dopuszczalnym ugięciu 6,35mm oraz sile nacisku 1,5N. Igła posiada właściwości magnetyczne oraz funkcję samoczyszczenia styku. Zakres temperatur pracy wynosi od -40°C do 80°C, co pozwala na wykorzystanie komponentu w zróżnicowanych warunkach środowiskowych.

Całkowita długość elementu wynosi 35,1mm. Montaż igły odbywa się poprzez wciśnięcie w odpowiednie gniazdo. Komponent przeznaczony jest do zastosowań w stanowiskach testowych i urządzeniach diagnostycznych wymagających trwałych połączeń stykowych.
