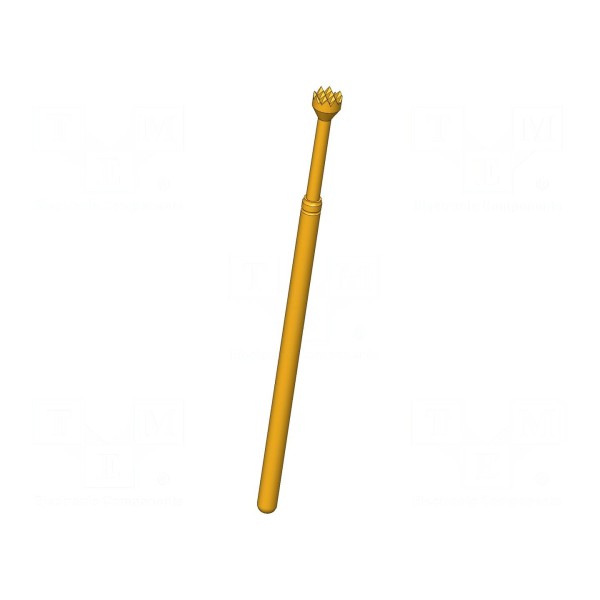

Igła testowa INGUN GKS-100 306 200 A 2200

Igła testowa INGUN GKS-100 306 200 A 2200

Igła testowa 8A, końcówka ząbkowana 2mm, długość 33,4mm

Igła testowa z serii GKS-100 jest przeznaczona do montażu wciskanego. Element charakteryzuje się prądem znamionowym na poziomie 8A oraz rezystancją styku wynoszącą maksymalnie 20mΩ. Zakończenie igły posiada ząbkowany kształt o średnicy 2mm, co umożliwia kontakt z testowanym punktem.

Styk został wykonany z miedzi berylowej (CuBe) i poddany procesowi złocenia w celu poprawy parametrów połączenia. Konstrukcja igły oferuje robocze ugięcie sprężyny wynoszące 4,3mm, przy maksymalnym ugięciu do 6,35mm oraz sile nacisku sprężyny na poziomie 2,25N.

Komponent jest przystosowany do pracy w zakresie temperatur od -40°C do 80°C. Właściwości magnetyczne oraz całkowita długość elementu wynosząca 33,4mm definiują fizyczne warunki instalacji w układach testowych.
