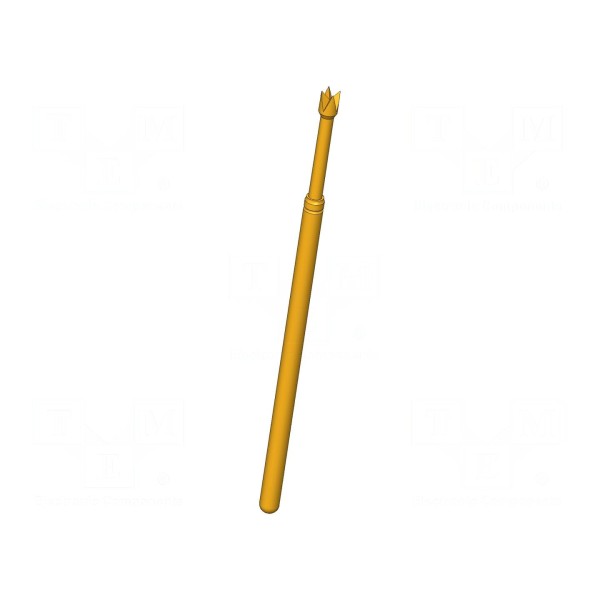

Igła testowa INGUN GKS-100 314 130 A 1000

Igła testowa INGUN GKS-100 314 130 A 1000

Igła testowa 4-punktowa, prąd znamionowy 5A, ugięcie 4,3mm

Igła testowa o długości 33,4 mm przeznaczona jest do precyzyjnych pomiarów elektrycznych. Element posiada końcówkę w kształcie 4-punktowej korony o średnicy 1,3 mm, wykonaną z miedzi berylowej (CuBe) z powłoką złoconą. Konstrukcja charakteryzuje się rezystancją styku wynoszącą maksymalnie 20 mΩ oraz przystosowaniem do pracy z prądem znamionowym o natężeniu 5 A.

Komponent charakteryzuje się właściwościami magnetycznymi oraz samoczyszczącymi, co wpływa na stabilność połączenia podczas testów. Zakres temperatury pracy urządzenia wynosi od -40°C do 80°C. Siła ugięcia sprężyny przy użytkowaniu wynosi 1 N, przy czym ugięcie robocze ustalono na poziomie 4,3 mm, a ugięcie maksymalne na 6,35 mm.

Montaż elementu odbywa się poprzez wtykanie. Konstrukcja zapewnia powtarzalne styki w warunkach pomiarowych.
