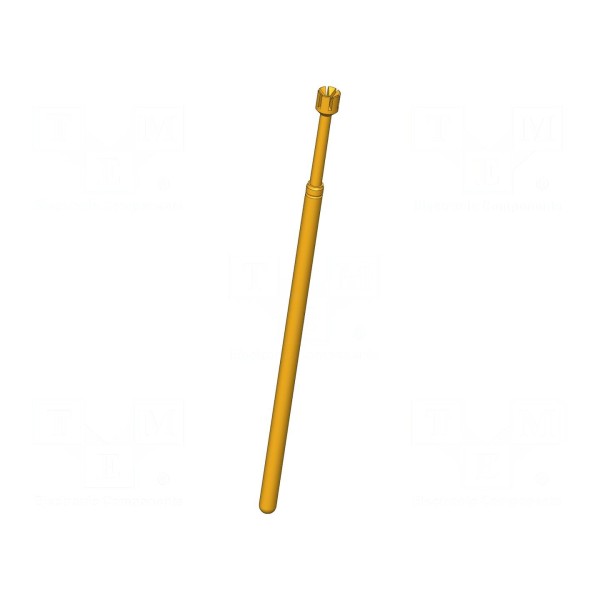

Igła testowa INGUN GKS-100 319 180 A 2200 E

Igła testowa INGUN GKS-100 319 180 A 2200 E

Igła testowa 8A, ugięcie robocze 4,3mm, końcówka 1,8mm

Igła testowa INGUN GKS-100 319 180 A 2200 E została zaprojektowana do pracy pod prądem znamionowym 8A przy maksymalnej rezystancji styku wynoszącej 20mΩ. Element charakteryzuje się siłą ugięcia sprężyny na poziomie 2,25N. Konstrukcja końcówki ma średnicę 1,8mm i przyjmuje kształt odwróconego stożka szczelinowego, co wraz z właściwościami samoczyszczącymi wspiera stabilność połączenia. Wymiary geometryczne igły obejmują całkowitą długość 38,4mm przy ugięciu sprężyn roboczym wynoszącym 4,3mm oraz maksymalnym ugięciu 6,35mm. Komponent jest przeznaczony do montażu wciskanego i może pracować w szerokim zakresie temperatur od -40°C do 80°C. Dodatkową cechą wykonania jest właściwość magnetyczna elementu. Do produkcji styku wykorzystano stop miedzi z berylem (CuBe), który został poddany procesowi złocenia. Taka konfiguracja materiałowa zapewnia trwałość połączenia oraz odpowiednie parametry przewodności elektrycznej w systemach testowych.

Igła testowa INGUN GKS-100 319 180 A 2200 E
