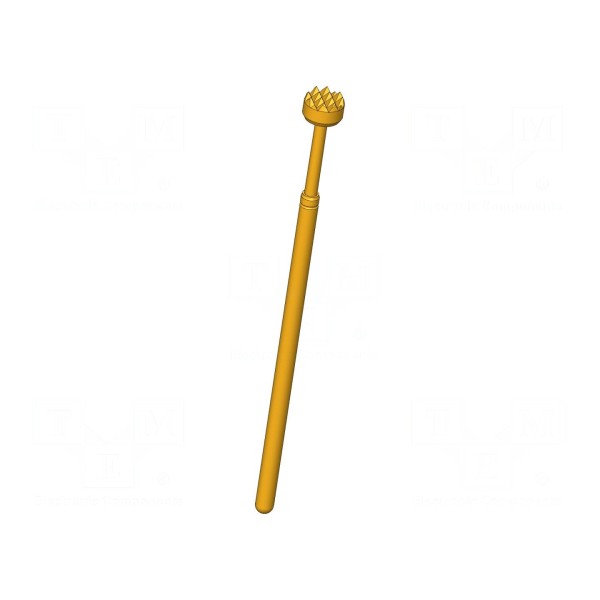

Igła testowa INGUN GKS-100 306 300 A 2200 LH

Igła testowa INGUN GKS-100 306 300 A 2200 LH

Igła testowa 8A, ugięcie robocze 4,3mm, średnica 3mm

Igła testowa z serii GKS-100 przeznaczona jest do precyzyjnych połączeń stykowych. Element charakteryzuje się prądem znamionowym 8A oraz maksymalną rezystancją styku na poziomie 20mΩ. Zastosowana końcówka o średnicy 3mm posiada ząbkowany kształt, co pozwala na stabilne osadzenie w punkcie pomiarowym.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną warstwą złota, co wpływa na przewodność elektryczną styku. Element przystosowany jest do pracy w temperaturze od -40°C do 80°C oraz wymaga montażu wtykowego. Właściwości magnetyczne igły wynikają z użytych materiałów konstrukcyjnych.

Całkowita długość komponentu wynosi 35,4mm. Ugięcie sprężyny robocze wynosi 4,3mm, natomiast ugięcie maksymalne osiąga 6,35mm przy sile nacisku 2,25N.
