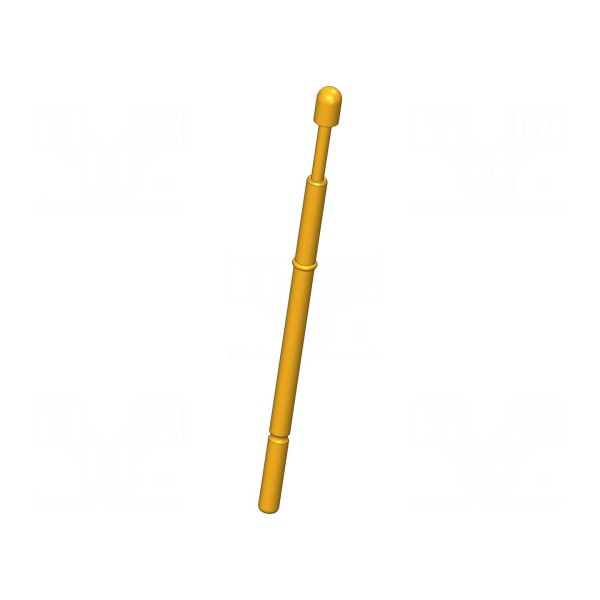

Igła testowa INGUN GKS-112 305 200 A 1508

Igła testowa INGUN GKS-112 305 200 A 1508

Igła testowa 8A, średnica końcówki 2mm, ugięcie 4mm

Igła testowa przeznaczona jest do zadań pomiarowych wymagających obciążalności prądowej do 8A. Element wyposażono w okrągłą końcówkę o średnicy 2mm, która wykazuje właściwości magnetyczne. Maksymalna rezystancja styku dla tego komponentu wynosi 20mΩ.

Konstrukcja elementu opiera się na stopie miedzi z berylem (CuBe), który został pokryty warstwą złota dla uzyskania parametrów kontaktowych. Igła charakteryzuje się siłą ugięcia sprężyny na poziomie 1,5N, przy czym ugięcie robocze wynosi 4mm, a ugięcie maksymalne sięga 5,3mm.

Montaż elementu odbywa się poprzez wtykanie w odpowiednie gniazdo. Komponent o całkowitej długości 38,7mm jest przystosowany do pracy w warunkach temperaturowych mieszczących się w zakresie od -40°C do 80°C.
