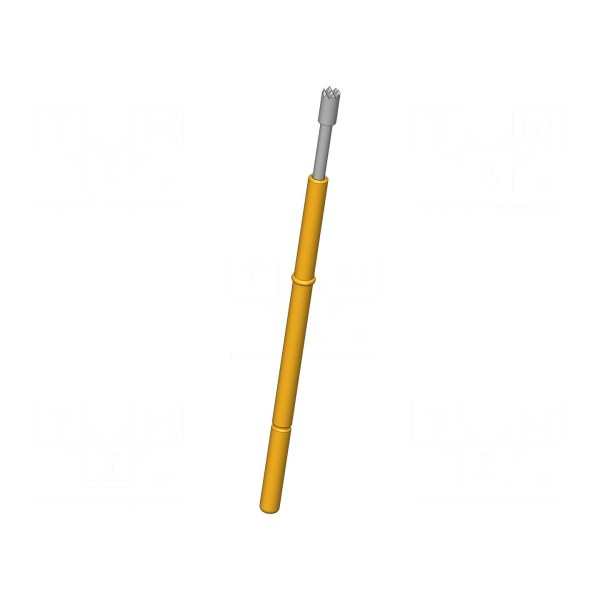

Igła testowa INGUN GKS-112 306 150 R 3010

Igła testowa INGUN GKS-112 306 150 R 3010

Igła testowa 8A, ugięcie robocze 4mm, średnica końcówki 1,5mm

Igła testowa GKS-112 306 150 R 3010 przeznaczona jest do precyzyjnych pomiarów elektrycznych przy prądzie znamionowym do 8A. Element charakteryzuje się rezystancją styku na poziomie maksymalnie 20mΩ oraz siłą ugięcia sprężyny wynoszącą 3N. Końcówka o kształcie ząbkowanym posiada średnicę 1,5mm, co pozwala na stabilne połączenie w punktach pomiarowych.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną warstwą rodu. Akcesorium przystosowane jest do pracy w zakresie temperatur od -40°C do 80°C oraz wykazuje właściwości magnetyczne. Montaż elementu odbywa się poprzez wciskanie w gniazdo.

Całkowita długość igły wynosi 40,3mm, przy czym maksymalne ugięcie sprężyn sięga 5,3mm, a ugięcie robocze ustalono na poziomie 4mm. Parametry techniczne pozwalają na zastosowanie elementu w dedykowanych układach testowych wymagających trwałości połączenia przy powtarzalnych cyklach styku.
