Igła testowa 5A, końcówka 4-punktowa, korona, siła 5N

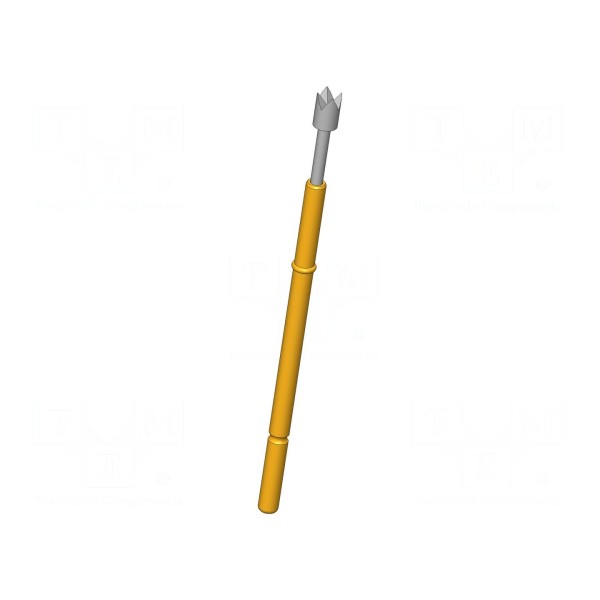

Igła testowa INGUN GKS-112 204 200 R 5008 przeznaczona jest do precyzyjnych połączeń w układach pomiarowych. Element ten charakteryzuje się prądem znamionowym na poziomie 5A oraz maksymalną rezystancją styku wynoszącą 20mΩ. Zastosowana końcówka typu korona posiada cztery punkty styku i średnicę 2mm, co umożliwia stabilny kontakt podczas procesu testowania.

Konstrukcja igły wykonana jest ze stali z pokryciem rodowanym, co wpływa na parametry fizyczne i elektryczne elementu. Komponent jest przeznaczony do montażu wciskanego, a jego całkowita długość wynosi 38,7mm. Urządzenie może pracować w szerokim zakresie temperatur otoczenia od -40°C do 80°C.

Parametry pracy mechanicznej obejmują ugięcie sprężyn robocze na poziomie 4mm, przy maksymalnym ugięciu wynoszącym 5,3mm. Siła nacisku sprężyny podczas pracy wynosi 5N. Igła posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu oprzyrządowania testowego.
