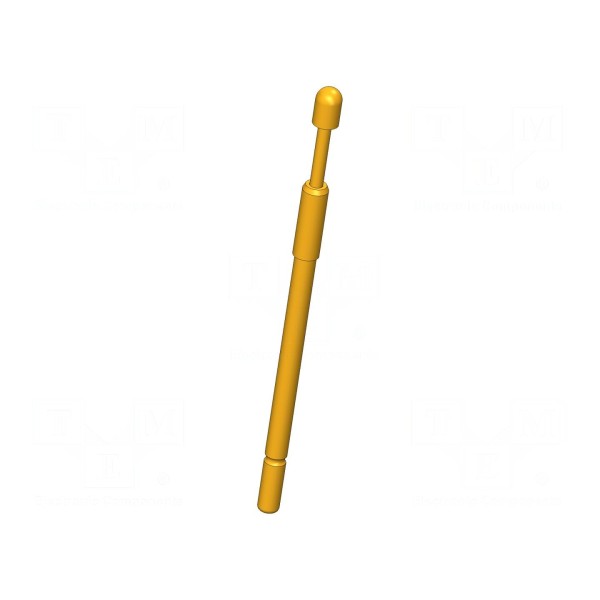

Igła testowa INGUN GKS-112 305 200 A 5006

Igła testowa INGUN GKS-112 305 200 A 5006

Igła testowa 8A, średnica końcówki 2mm, ugięcie 4mm

Igła testowa INGUN to element przeznaczony do połączeń w układach pomiarowych, charakteryzujący się prądem znamionowym 8A. Element posiada okrągły kształt końcówki o średnicy 2mm. Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia rezystancję styku na poziomie maksymalnie 20mΩ.

Podzespół przystosowany jest do montażu wciskanego. Parametry mechaniczne obejmują robocze ugięcie sprężyn wynoszące 4mm oraz ugięcie maksymalne 5,3mm, przy sile ugięcia sprężyny równej 5N. Całkowita długość igły wynosi 36,3mm, a właściwości magnetyczne materiału wpływają na sposób pracy elementu w środowisku pomiarowym.

Zakres temperatury pracy dla tego komponentu mieści się w przedziale od -40°C do 80°C. Wykorzystane materiały oraz parametry techniczne pozwalają na zastosowanie igły w precyzyjnych aplikacjach testowych wymagających stabilnego przepływu prądu przy zachowaniu określonej charakterystyki nacisku.
