Igła testowa INGUN GKS-112 302 150 A 5002 M

Igła testowa INGUN GKS-112 302 150 A 5002 M

Igła testowa 8A, siła sprężyny 5N, długość 35,8mm

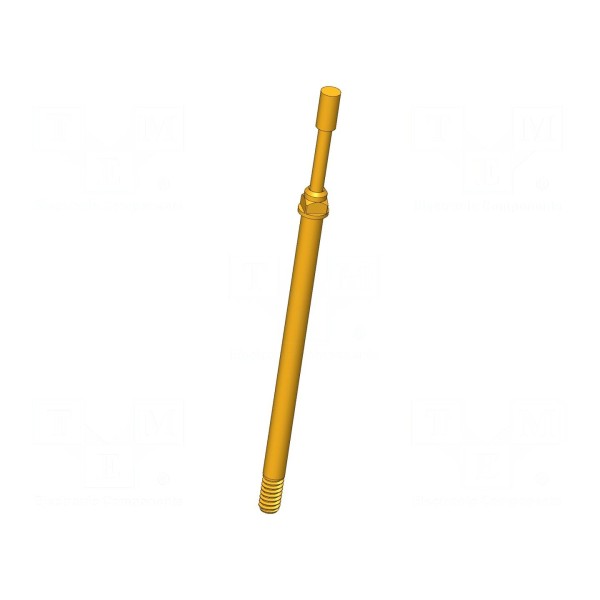

Igła testowa INGUN GKS-112 302 150 A 5002 M została zaprojektowana do pracy w układach pomiarowych przy prądzie znamionowym 8A. Element posiada płaską końcówkę w kształcie walca o średnicy 1,5mm, a jego montaż odbywa się metodą wkręcaną. Konstrukcja zapewnia maksymalną rezystancję styku na poziomie 20mΩ.

Parametry mechaniczne obejmują siłę ugięcia sprężyny wynoszącą 5N przy ugięciu roboczym 4mm i maksymalnym 5,3mm. Całkowita długość elementu wynosi 35,8mm. Igła pracuje w zakresie temperatur od -40°C do 80°C.

Styk wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią, co wpływa na jego charakterystykę przewodzenia. Komponent charakteryzuje się właściwościami magnetycznymi, co należy uwzględnić podczas projektowania stanowisk testowych.
