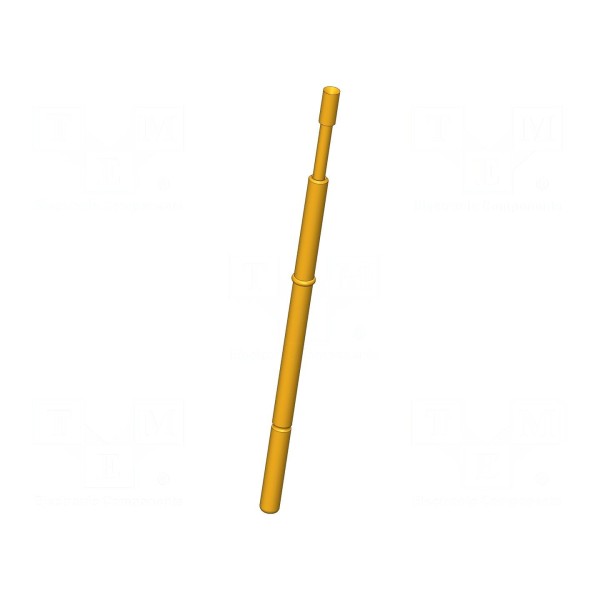

Igła testowa INGUN GKS-112 303 140 A 0810

Igła testowa INGUN GKS-112 303 140 A 0810

Igła testowa 5A, końcówka 1,4mm, ugięcie robocze 4mm

Igła testowa o długości 40,3 mm przeznaczona jest do precyzyjnych pomiarów elektrycznych. Element charakteryzuje się prądem znamionowym na poziomie 5 A oraz maksymalną rezystancją styku wynoszącą 20 mΩ. Końcówka o średnicy 1,4 mm posiada odwrócony kształt stożka, co ułatwia kontakt z punktami testowymi.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną warstwą złota. Urządzenie pracuje w zakresie temperatur od -40°C do 80°C. Siła ugięcia sprężyny wynosi 0,8 N, przy ugięciu roboczym 4 mm i maksymalnym ugięciu do 5,3 mm.

Montaż igły odbywa się metodą wciskaną. Element posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk pomiarowych wykorzystujących ten typ osprzętu.
