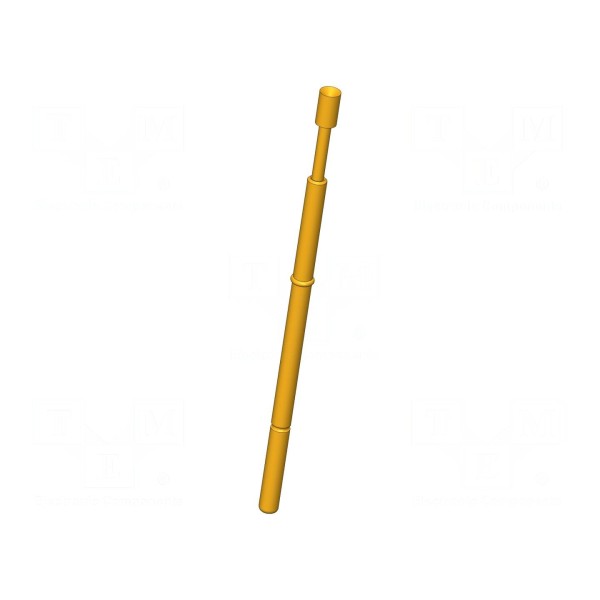

Igła testowa INGUN GKS-112 303 180 A 1510 C

Igła testowa INGUN GKS-112 303 180 A 1510 C

Igła testowa 8A, ugięcie robocze 4mm, średnica końcówki 1,8mm

Igła testowa GKS-112 303 180 A 1510 C przeznaczona jest do pracy pod obciążeniem prądem znamionowym wynoszącym 8A. Element charakteryzuje się siłą ugięcia sprężyny na poziomie 1,5N, przy czym ugięcie robocze wynosi 4mm, a maksymalne osiąga wartość 5,3mm. Zastosowana końcówka o średnicy 1,8mm posiada kształt odwróconego stożka, co determinuje sposób kontaktu z testowanym obiektem.

Styk wykonany został z miedzi berylowej (CuBe) i pokryty warstwą złota, co przekłada się na maksymalną rezystancję styku na poziomie 100mΩ. Komponent cechuje się szerokim zakresem temperatury pracy, obejmującym przedział od -100°C do 200°C. Całkowita długość elementu wynosi 40,3mm.

Montaż igły w urządzeniu odbywa się poprzez wciśnięcie w gniazdo. Produkt posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk pomiarowych wykorzystujących ten typ akcesoriów.
