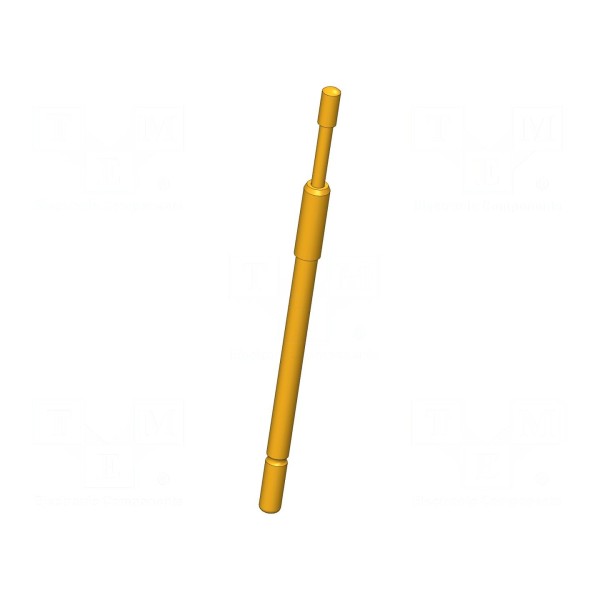

Igła testowa INGUN GKS-112 305 140 A 0606

Igła testowa INGUN GKS-112 305 140 A 0606

Igła testowa 5A, średnica końcówki 1,4mm, siła 0,6N

Igła testowa o długości 36,3 mm przeznaczona jest do zadań pomiarowych wymagających przepływu prądu znamionowego do 5A. Element charakteryzuje się rezystancją styku wynoszącą maksymalnie 20 mΩ oraz siłą ugięcia sprężyny na poziomie 0,6 N. Konstrukcja końcówki w kształcie zaokrąglonym posiada średnicę 1,4 mm.

Komponent wykonano z miedzi berylowej (CuBe) z powierzchnią wykończoną warstwą złota. Urządzenie pracuje w zakresie temperatur od -40°C do 80°C i wykazuje właściwości magnetyczne. Ugięcie robocze sprężyny wynosi 4 mm, natomiast ugięcie maksymalne osiąga wartość 5,3 mm.

Montaż elementu w systemach testowych odbywa się metodą wciskaną. Igła stanowi element systemu styków wykorzystywanych w technice testowej.
