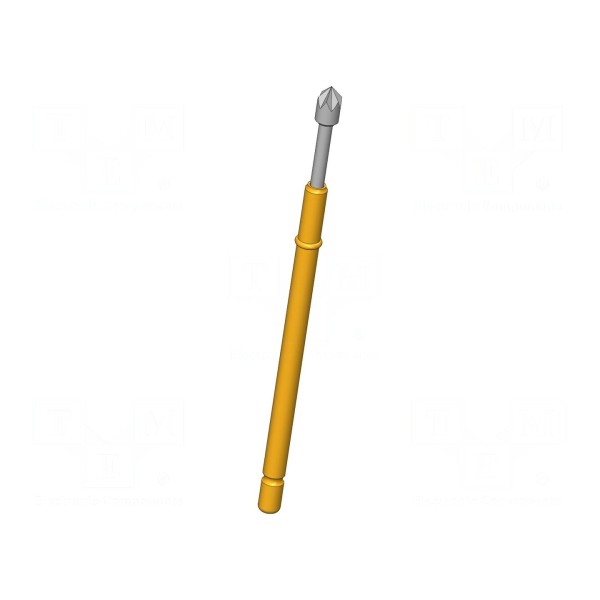

Igła testowa 5A z końcówką typu piramida sześciokątna

Igła testowa przeznaczona jest do pracy pod prądem znamionowym 5A. Element wykonano ze stali z powłoką niklowaną, a końcówka o kształcie piramidy sześciokątnej charakteryzuje się średnicą 1,75mm. Konstrukcja posiada właściwości magnetyczne oraz funkcję samoczyszczenia, co wpływa na parametry połączenia elektrycznego.

Maksymalna rezystancja styku wynosi 20mΩ. Komponent przewidziano do montażu wciskanego, przy czym siła ugięcia sprężyny osiąga 1,5N. Zakres temperatury pracy elementu mieści się w przedziale od -40 do 80°C.

Całkowita długość igły wynosi 35,7mm. Robocze ugięcie sprężyny ustalono na poziomie 4mm, podczas gdy maksymalne ugięcie sprężyn wynosi 5,3mm.
