Igła testowa 8A, średnica końcówki 1,4mm, ugięcie 4mm

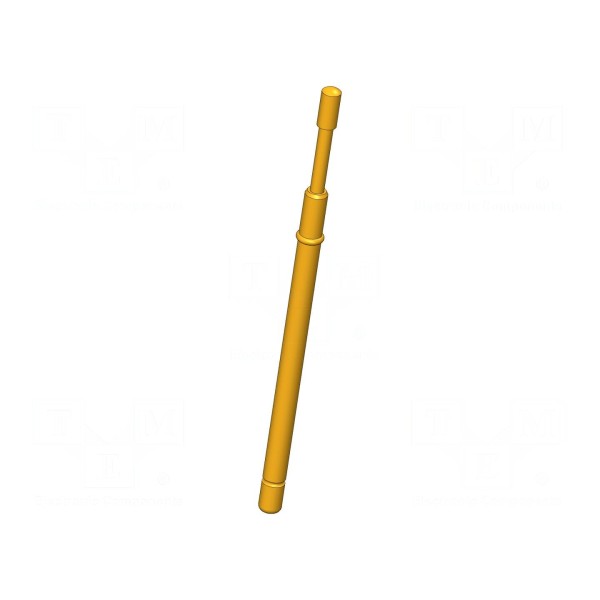

Igła testowa GKS-112 305 140 A 1504 służy do realizacji połączeń w układach pomiarowych. Element charakteryzuje się prądem znamionowym na poziomie 8A oraz maksymalną rezystancją styku wynoszącą 20mΩ. Końcówka o kształcie zaokrąglonym posiada średnicę 1,4mm.

Konstrukcja wykonana z miedzi berylowej (CuBe) została poddana procesowi złocenia w celu poprawy parametrów połączenia. Siła ugięcia sprężyny wynosi 1,5N, przy czym ugięcie robocze ustalono na 4mm, a maksymalne na 5,3mm. Całkowita długość elementu wynosi 34,3mm.

Komponent montowany jest metodą wciskaną i jest przystosowany do pracy w zakresie temperatur od -40°C do 80°C. Wykazuje właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk pomiarowych.
