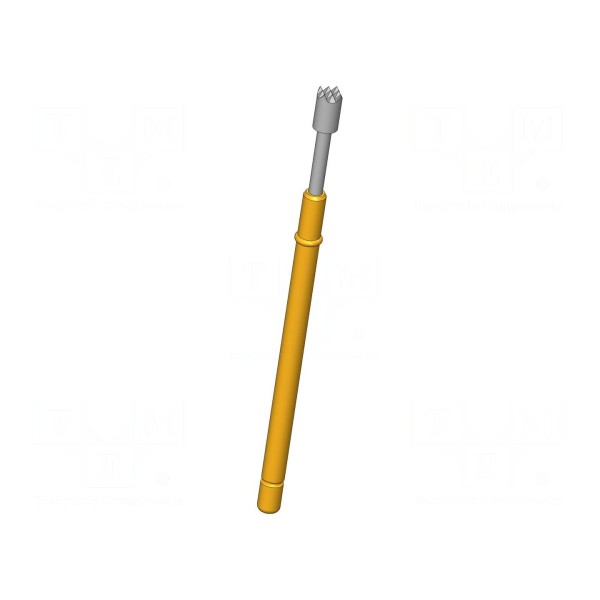

Igła testowa INGUN GKS-112 306 180 R 0804

Igła testowa INGUN GKS-112 306 180 R 0804

Igła testowa 5A, ząbkowana końcówka 1,8mm, ugięcie 4mm

Igła testowa INGUN GKS-112 306 180 R 0804 to element przeznaczony do układów pomiarowych, charakteryzujący się prądem znamionowym 5A. Konstrukcja końcówki w kształcie ząbkowanym posiada średnicę 1,8mm. Podzespół wykonano z miedzi berylowej (CuBe) z powierzchnią wykończoną rodowaniem, co zapewnia odpowiednie właściwości stykowe.

Komponent przystosowany jest do montażu metodą wciskaną. Ugięcie sprężyn robocze wynosi 4mm, natomiast ugięcie maksymalne sięga 5,3mm przy sile nacisku 0,8N. Rezystancja styku elementu nie przekracza 20mΩ, a zakres temperatury pracy wynosi od -40°C do 80°C.

Całkowita długość igły wynosi 34,3mm. Właściwości magnetyczne materiałów konstrukcyjnych powinny być brane pod uwagę podczas projektowania stanowisk testowych z wykorzystaniem tego modelu.
