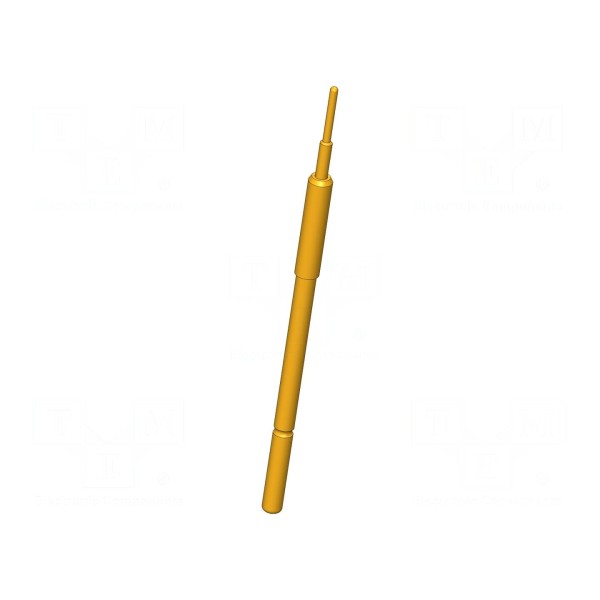

Igła testowa INGUN GKS-112 305 064 A 1509

Igła testowa INGUN GKS-112 305 064 A 1509

Igła testowa 8A, średnica końcówki 0,64mm, ugięcie 4mm/8mm

Igła testowa INGUN GKS-112 305 064 A 1509 to element przeznaczony do połączeń w układach pomiarowych. Element ten charakteryzuje się prądem znamionowym na poziomie 8A oraz maksymalną rezystancją styku wynoszącą 20mΩ. Zastosowane materiały obejmują stop miedzi i berylu (CuBe) z powierzchnią styku wykończoną warstwą złota.

Konstrukcja igły posiada okrągły kształt końcówki o średnicy 0,64mm. Zakres ugięcia sprężyn wynosi 4mm dla pracy roboczej oraz 8mm jako wartość maksymalna, przy sile ugięcia sprężyny równej 1,5N. Komponent jest przystosowany do montażu wtykowego i pracuje w zakresie temperatur od -40°C do 80°C.

Całkowita długość elementu wynosi 39,3mm. Igła posiada właściwości magnetyczne, co należy uwzględnić w specyficznych aplikacjach pomiarowych. Konstrukcja zapewnia stabilne połączenie w wymaganych warunkach eksploatacji.
