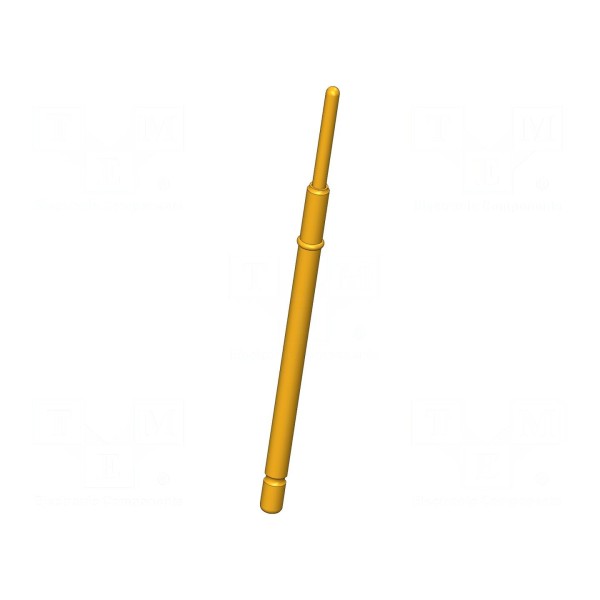

Igła testowa INGUN GKS-112 305 100 A 0805

Igła testowa INGUN GKS-112 305 100 A 0805

Igła testowa 5A, średnica końcówki 1mm, ugięcie 4–8mm

Igła testowa marki INGUN o średnicy końcówki 1mm przeznaczona jest do zadań pomiarowych wymagających przepływu prądu znamionowego o natężeniu do 5A. Konstrukcja elementu umożliwia ugięcie sprężyny robocze wynoszące 4mm, przy maksymalnym dopuszczalnym ugięciu do 8mm. Siła ugięcia sprężyny wynosi 0,8N, co zapewnia odpowiedni docisk w punktach styku.

Styk wykonany jest z miedzi berylowej (CuBe) z pozłacaną powłoką, co zapewnia maksymalną rezystancję styku na poziomie 20mΩ. Komponent cechuje się właściwościami magnetycznymi i jest przystosowany do pracy w szerokim zakresie temperatur od -40°C do 80°C. Kształt końcówki ostrza jest okrągły, co determinuje sposób kontaktu z powierzchnią testową.

Montaż elementu realizowany jest metodą wciskową. Całkowita długość igły wynosi 35,7mm, co pozwala na integrację z odpowiednimi gniazdami w układach testowych.
