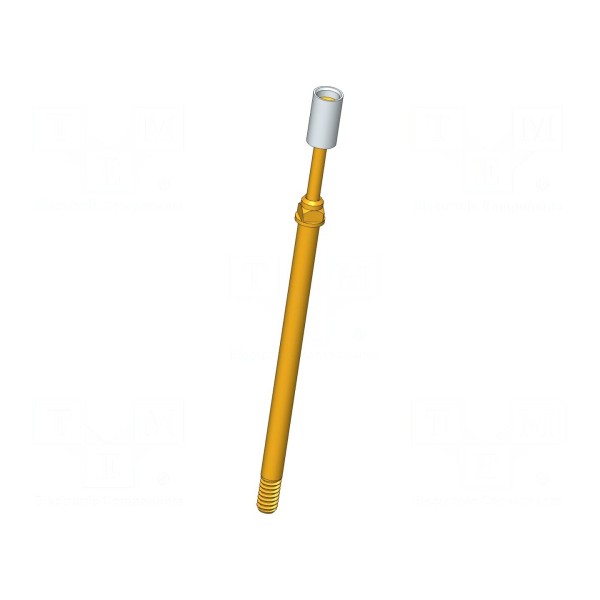

Igła testowa INGUN GKS-112 003 230 A 1502 M

Igła testowa INGUN GKS-112 003 230 A 1502 M

Igła testowa 5A, kształt końcówki odwrócony stożek

Igła testowa INGUN GKS-112 003 230 A 1502 M jest elementem przeznaczonym do układów pomiarowych, charakteryzującym się prądem znamionowym 5A oraz rezystancją styku wynoszącą maksymalnie 20mΩ. Element posiada izolowaną i magnetyczną konstrukcję, a jego montaż odbywa się metodą wkręcaną. Długość całkowita igły wynosi 36,3mm, natomiast średnica końcówki to 2,3mm.

Kształt końcówki ostrza został wykonany jako odwrócony stożek. Komponent pracuje przy sile ugięcia sprężyny 1,5N, z roboczym ugięciem sprężyn na poziomie 4mm i ugięciem maksymalnym 5,3mm. Obudowa wykonana jest z tworzywa sztucznego, a styk poddano procesowi złocenia w celu poprawy parametrów przewodzenia.

Urządzenie przystosowane jest do pracy w zakresie temperatur od -40°C do 80°C. Specyfikacja konstrukcyjna oraz parametry elektryczne umożliwiają zastosowanie igły w warunkach wymagających stabilnego połączenia w układach testowych.

Igła testowa INGUN GKS-112 003 230 A 1502 M
