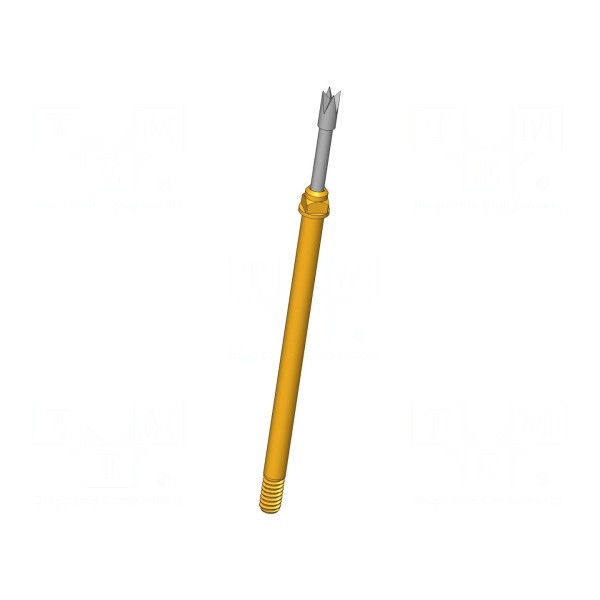

Igła testowa INGUN GKS-112 214 130 R 3002 MC

Igła testowa INGUN GKS-112 214 130 R 3002 MC

Igła testowa 5A, ugięcie robocze 4mm, średnica końcówki 1,3mm

Igła testowa INGUN GKS-112 214 130 R 3002 MC to element zaprojektowany do realizacji połączeń w układach testowych, charakteryzujący się prądem znamionowym 5A. Końcówka o kształcie 4-punktowej korony posiada średnicę 1,3mm, co zapewnia punktowy kontakt z badanym obiektem. Element wykazuje właściwości magnetyczne oraz samoczyszczące, co wpływa na zachowanie parametrów połączenia w trakcie eksploatacji.

Styk wykonano ze stali pokrytej warstwą rodu, co zapewnia rezystancję styku na poziomie maksymalnie 100mΩ. Konstrukcja igły przewiduje ugięcie sprężyny robocze wynoszące 4mm oraz ugięcie maksymalne 5,3mm przy sile nacisku 3N. Zastosowane materiały pozwalają na pracę urządzenia w szerokim zakresie temperatur od -100 do 200°C.

Element o łącznej długości 35,8mm przeznaczony jest do montażu wkręcanego. Parametry mechaniczne i elektryczne sprawiają, że igła znajduje zastosowanie w wymagających stanowiskach kontrolno-pomiarowych oraz systemach testowania płytek drukowanych.
