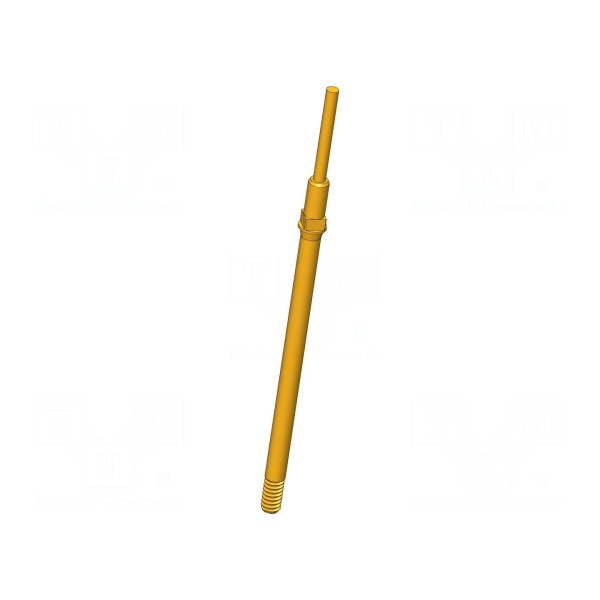

Igła testowa INGUN GKS-112 302 100 A 1505 M

Igła testowa INGUN GKS-112 302 100 A 1505 M

Igła testowa 8A, średnica końcówki 1mm, ugięcie 4mm

Igła testowa o średnicy końcówki 1mm oraz płaskim kształcie ostrza została zaprojektowana do wymagających aplikacji pomiarowych. Element ten charakteryzuje się prądem znamionowym na poziomie 8A oraz maksymalną rezystancją styku wynoszącą 20mΩ. Konstrukcja wykonana z miedzi berylowej (CuBe) z warstwą złocenia zapewnia odpowiednią przewodność oraz trwałość styku w różnych środowiskach pracy.

Komponent posiada siłę ugięcia sprężyny równą 1,5N, przy czym robocze ugięcie sprężyn wynosi 4mm, a maksymalne 8mm. Urządzenie o długości 38,8mm jest przeznaczone do montażu wkręcanego. Dodatkową cechą fizyczną igły są właściwości magnetyczne, co należy uwzględnić przy projektowaniu układów testujących.

Element przystosowany jest do pracy w szerokim zakresie temperatur roboczych, mieszczącym się w przedziale od -40 do 80°C. Ze względu na swoje parametry elektryczne i mechaniczne, igła znajduje zastosowanie w układach diagnostycznych oraz testerach ciągłości połączeń.
