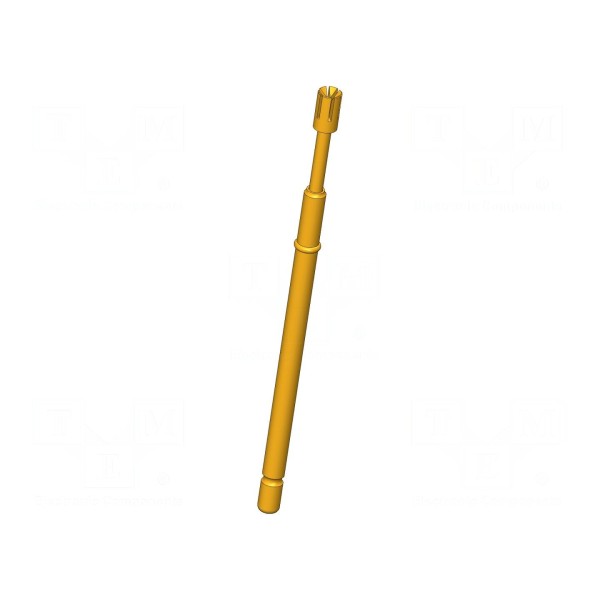

Igła testowa INGUN GKS-112 319 180 A 3005

Igła testowa INGUN GKS-112 319 180 A 3005

Igła testowa 8A, ugięcie robocze 4mm, średnica końcówki 1,8mm

Igła testowa przeznaczona do pomiarów elektrycznych charakteryzuje się prądem znamionowym 8A oraz rezystancją styku wynoszącą maksymalnie 20mΩ. Element został wykonany z miedzi berylowej (CuBe) z powierzchnią styku pokrytą złotem, co zapewnia parametry przewodnictwa w zakresie temperatur pracy od -40°C do 80°C.

Konstrukcja końcówki o średnicy 1,8mm posiada kształt odwróconego stożka szczelinowego. Właściwości komponentu obejmują samoczyszczenie oraz magnetyczność, przy sile ugięcia sprężyny wynoszącej 3N. Ugięcie sprężyn robocze wynosi 4mm, natomiast maksymalne ugięcie sięga 5,3mm.

Montaż elementu o całkowitej długości 35,7mm odbywa się metodą wciskaną. Igła stanowi rozwiązanie przeznaczone do integracji z systemami testowymi wymagającymi określonych parametrów mechanicznych i elektrycznych styku.
