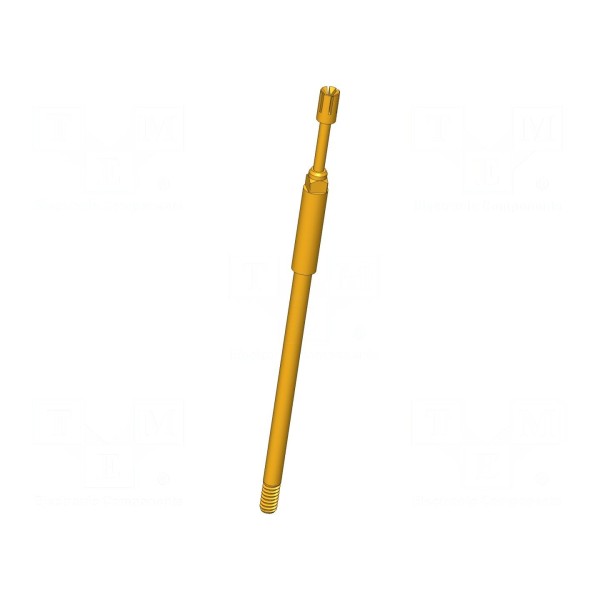

Igła testowa INGUN GKS-112 319 180 A 3010 M

Igła testowa INGUN GKS-112 319 180 A 3010 M

Igła testowa 8A, ugięcie robocze 4mm, średnica 1,8mm

Igła testowa GKS-112 319 180 A 3010 M o średnicy końcówki 1,8mm została zaprojektowana do pracy przy prądzie znamionowym 8A. Element posiada ostrze o kształcie odwróconego stożka szczelinowego, co wraz z właściwościami magnetycznymi oraz samoczyszczącymi zapewnia skuteczny styk. Rezystancja styku wynosi maksymalnie 20mΩ, przy zachowaniu stabilnych parametrów w zakresie temperatur od -40 do 80°C.

Konstrukcja wykonana z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku gwarantuje trwałość połączenia. Siła ugięcia sprężyny określona jest na 3N, przy czym ugięcie robocze wynosi 4mm, a ugięcie maksymalne sięga 5,3mm. Całkowita długość elementu to 44,3mm.

Montaż igły realizowany jest poprzez wkręcanie, co pozwala na stabilne osadzenie w gnieździe pomiarowym. Produkt stanowi element układów kontrolnych i testowych wymagających pewnego kontaktu elektrycznego w warunkach laboratoryjnych oraz produkcyjnych.
