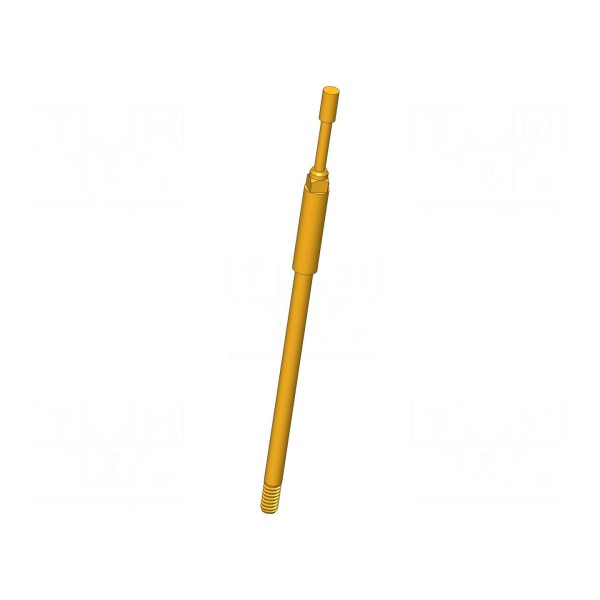

Igła testowa INGUN GKS-112 302 150 A 2210 M

Igła testowa INGUN GKS-112 302 150 A 2210 M

Igła testowa 8A, średnica końcówki 1,5mm, montaż wkręcany

Igła testowa GKS-112 302 150 A 2210 M przeznaczona jest do precyzyjnych połączeń w układach pomiarowych. Element charakteryzuje się prądem znamionowym 8A przy maksymalnej rezystancji styku wynoszącej 20mΩ. Zastosowana końcówka o średnicy 1,5mm ma płaski, walcowy kształt, co zapewnia stabilność podczas kontaktu z badanym punktem.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co przekłada się na parametry elektryczne elementu. Igła posiada właściwości magnetyczne i jest przystosowana do montażu wkręcanego. Długość całkowita wynosi 44,3mm, a praca elementu odbywa się w zakresie temperatur od -40 do 80°C.

Parametry mechaniczne obejmują robocze ugięcie sprężyn wynoszące 4mm oraz maksymalne ugięcie na poziomie 5,3mm. Siła ugięcia sprężyny określona jest na 2,25N, co umożliwia odpowiedni docisk w aplikacjach testowych.
