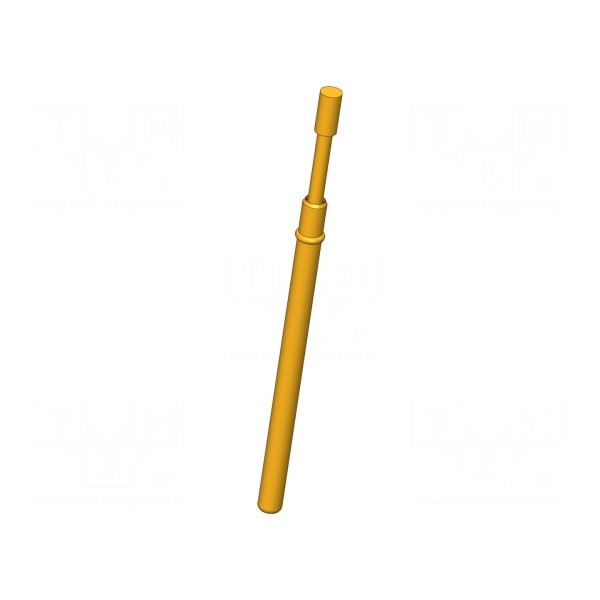

Igła testowa INGUN GKS-112 302 150 A 2203

Igła testowa INGUN GKS-112 302 150 A 2203

Igła testowa 8A, średnica końcówki 1,5mm, ugięcie 4mm

Igła testowa przeznaczona jest do precyzyjnych połączeń stykowych w układach testowych. Element charakteryzuje się prądem znamionowym na poziomie 8A oraz maksymalną rezystancją styku wynoszącą 20mΩ. Zakończenie końcówki ma kształt płaskiego walca o średnicy 1,5mm, co zapewnia stabilny punkt styku podczas pomiarów.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią, co zapewnia odpowiednią przewodność i trwałość mechaniczną. Igła przystosowana jest do montażu wciskanego, a jej całkowita długość wynosi 32,3mm. Komponent jest magnetyczny, co należy uwzględnić przy projektowaniu stanowisk pomiarowych.

Urządzenie pracuje w zakresie temperatur od -40°C do 80°C. Ugięcie robocze sprężyny wynosi 4mm, natomiast maksymalne ugięcie sięga 5,3mm przy sile sprężyny 2,25N.
