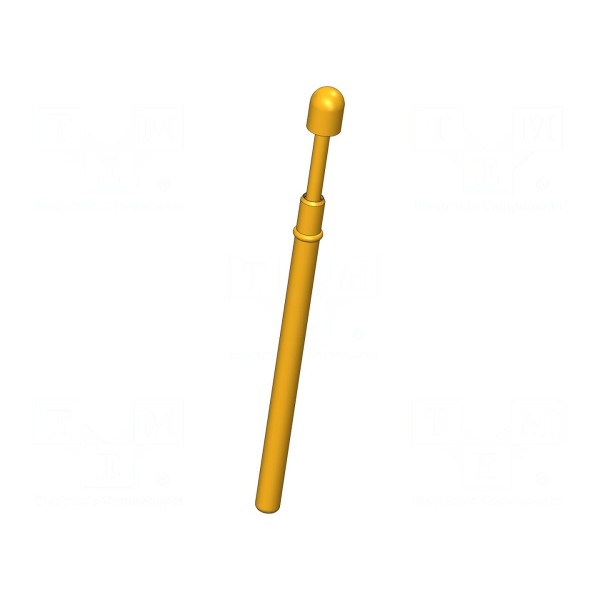

Igła testowa INGUN GKS-112 305 230 A 3003

Igła testowa INGUN GKS-112 305 230 A 3003

Igła testowa 8A, ugięcie robocze 4mm, średnica 2,3mm

Igła testowa INGUN GKS-112 305 230 A 3003 została zaprojektowana do precyzyjnych pomiarów elektrycznych przy prądzie znamionowym do 8A. Element posiada okrągły kształt końcówki o średnicy 2,3mm oraz wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Całkowita długość igły wynosi 32,3mm.

W zakresie parametrów sprężynowych, element charakteryzuje się roboczym ugięciem na poziomie 4mm oraz maksymalnym ugięciem wynoszącym 5,3mm. Siła ugięcia sprężyny określona jest na 3N, natomiast maksymalna rezystancja styku wynosi 20mΩ. Komponent jest przystosowany do pracy w szerokim zakresie temperatur od -40°C do 80°C.

Konstrukcja igły przewiduje montaż wtykowy. Akcesorium posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk testowych.
