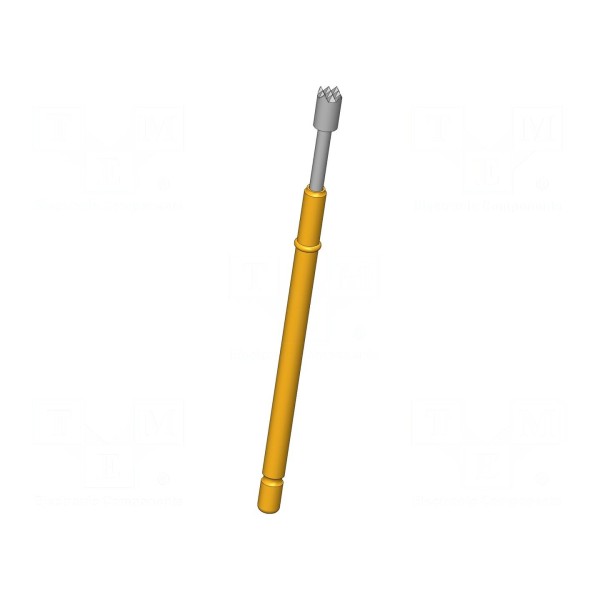

Igła testowa INGUN GKS-112 306 180 R 3005 C

Igła testowa INGUN GKS-112 306 180 R 3005 C

Igła testowa 8A, ugięcie 4mm, średnica końcówki 1,8mm

Igła testowa GKS-112 306 180 R 3005 C to element pomiarowy o prądzie znamionowym 8A. Została zaprojektowana z ząbkowanym kształtem końcówki o średnicy 1,8mm, co pozwala na stabilny kontakt z testowanym punktem. Maksymalna rezystancja styku tego elementu wynosi 100mΩ.

Konstrukcja igły opiera się na materiale CuBe z rodowaną powierzchnią styku, co zapewnia właściwości magnetyczne. Komponent charakteryzuje się siłą ugięcia sprężyny wynoszącą 3N. Zakres temperatury pracy elementu mieści się w przedziale od -100 do 200°C.

Wymiary igły to 35,7mm długości całkowitej. Ugięcie robocze sprężyny wynosi 4mm, natomiast ugięcie maksymalne osiąga wartość 5,3mm. Sposób montażu igły w układzie testowym realizowany jest metodą wciskaną.
