Igła testowa INGUN GKS-112 302 150 A 3010 M

Igła testowa INGUN GKS-112 302 150 A 3010 M

Igła testowa 8A, ugięcie robocze 4mm, średnica 1,5mm

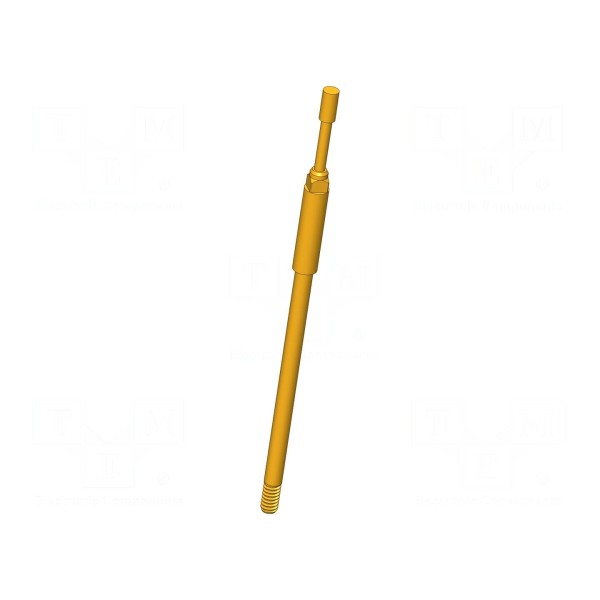

Igła testowa o długości 44,3 mm została zaprojektowana do systemów pomiarowych, oferując prąd znamionowy na poziomie 8A. Element posiada płaską końcówkę w kształcie walca o średnicy 1,5 mm, co pozwala na stabilny kontakt z punktami testowymi. Maksymalna rezystancja styku dla tego modelu wynosi 20 mΩ.

Konstrukcja igły oparta jest na stopie miedzi z berylem (CuBe) z pozłacaną powierzchnią styku, co zapewnia odpowiednie właściwości elektryczne. Komponent jest montowany poprzez wkręcanie i wykazuje właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk pomiarowych. Praca urządzenia jest możliwa w szerokim zakresie temperatur od -40 do 80°C.

Mechanizm sprężynowy charakteryzuje się siłą 3N oraz roboczym ugięciem sprężyny wynoszącym 4 mm, przy maksymalnym ugięciu do 5,3 mm. Produkt przeznaczony jest do zastosowań w dedykowanych układach testowych wymagających precyzyjnego styku elektrycznego.
