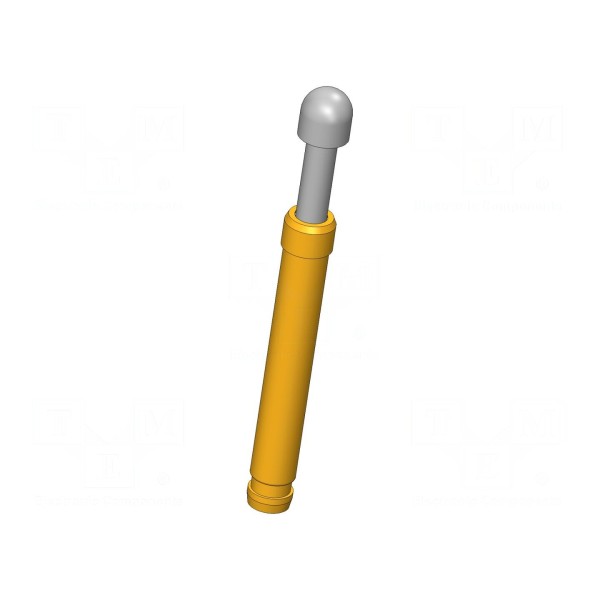

Igła testowa INGUN GKS-113 305 300 R 2202

Igła testowa INGUN GKS-113 305 300 R 2202

Igła testowa 8A, ugięcie robocze 4mm, średnica końcówki 3mm

Igła testowa INGUN GKS-113 305 300 R 2202 to element przeznaczony do połączeń w układach pomiarowych. Element charakteryzuje się prądem znamionowym na poziomie 8A oraz maksymalną rezystancją styku wynoszącą 30mΩ. Część robocza posiada zaokrąglony kształt końcówki o średnicy 3mm.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną rodem. Wymiary całkowite igły wynoszą 27,3mm długości przy sposobie montażu typu wtykanego. Element wykazuje właściwości magnetyczne i może być eksploatowany w zakresie temperatur od -40 do 80°C.

Parametry mechaniczne obejmują ugięcie sprężyn na poziomie 4mm w warunkach roboczych oraz maksymalne ugięcie 5,3mm. Siła nacisku sprężyny w tym modelu wynosi 2,25N.
