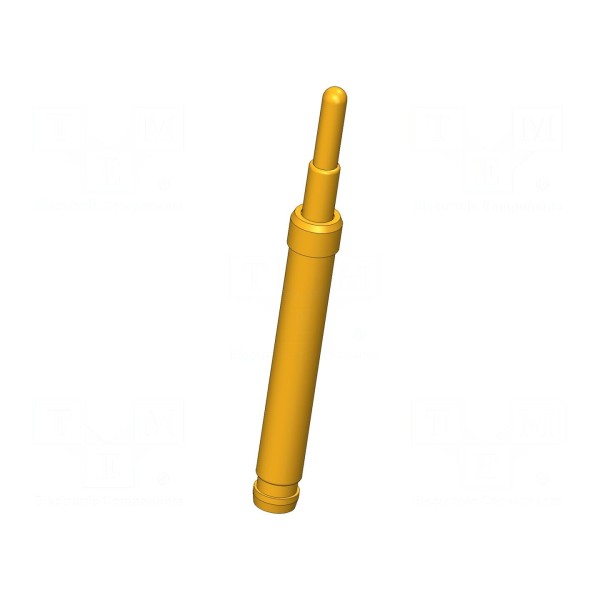

Igła testowa INGUN GKS-113 305 140 A 3002 C

Igła testowa INGUN GKS-113 305 140 A 3002 C

Igła testowa 8A, średnica końcówki 1,4mm, ugięcie 4mm

Igła testowa INGUN GKS-113 305 140 A 3002 C to element przeznaczony do układów pomiarowych, charakteryzujący się prądem znamionowym 8A. Element posiada zaokrąglony kształt końcówki o średnicy 1,4mm oraz wykonany jest z miedzi berylowej (CuBe) z powierzchnią wykończoną poprzez złocenie. Właściwości magnetyczne elementu pozwalają na zastosowanie w odpowiednio przygotowanych stanowiskach kontrolnych.

Konstrukcja igły przewiduje ugięcie robocze sprężyny na poziomie 4mm, przy czym ugięcie maksymalne wynosi 5,3mm, a wymagana siła nacisku to 3N. Parametry elektryczne komponentu obejmują rezystancję styku na poziomie maksymalnie 100mΩ. Zakres dopuszczalnych temperatur pracy wynosi od -100 do 200°C, co umożliwia pracę w zróżnicowanych warunkach środowiskowych.

Całkowita długość elementu wynosi 27,3mm. Montaż igły testowej realizowany jest metodą wciskaną, co zapewnia stabilność osadzenia w gnieździe w trakcie eksploatacji.

Igła testowa INGUN GKS-113 305 140 A 3002 C
