Igła testowa INGUN GKS-113 302 230 A 1010

Igła testowa INGUN GKS-113 302 230 A 1010

Igła testowa 5A, końcówka płaska 2,3mm, siła 1N

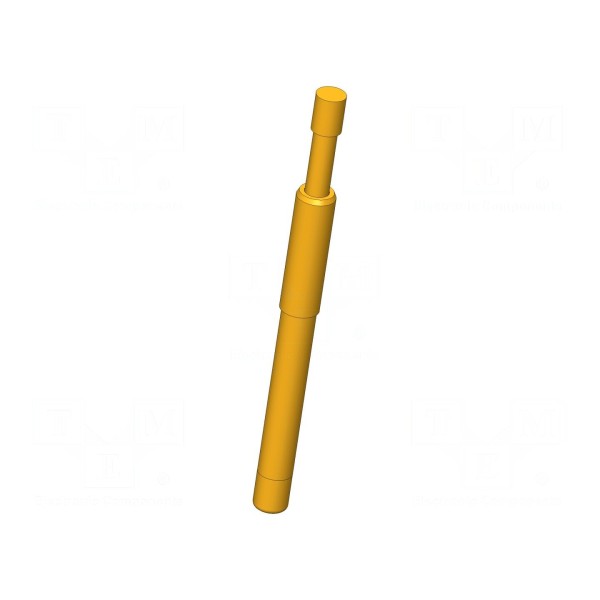

Igła testowa INGUN o oznaczeniu GKS-113 302 230 A 1010 przeznaczona jest do precyzyjnych połączeń pomiarowych. Element charakteryzuje się prądem znamionowym wynoszącym 5A oraz rezystancją styku na poziomie maksymalnie 30mΩ. Zastosowana konstrukcja posiada płaski kształt końcówki w formie walca o średnicy 2,3mm.

Do wykonania styku wykorzystano stop miedzi z berylem (CuBe) z powłoką złoconą, co zapewnia wymagane właściwości przewodzące. Właściwości magnetyczne elementu oraz montaż wciskany umożliwiają integrację w układach testowych. Zakres temperatur pracy dla tego modelu mieści się w przedziale od -40°C do 80°C.

Parametry mechaniczne obejmują ugięcie sprężyny robocze wynoszące 4mm oraz ugięcie maksymalne 5,3mm przy sile nacisku 1N. Całkowita długość igły wynosi 35,3mm, co pozwala na montaż w standardowych gniazdach serii GKS-113.
