Igła testowa INGUN GKS-113 305 300 R 0302 M

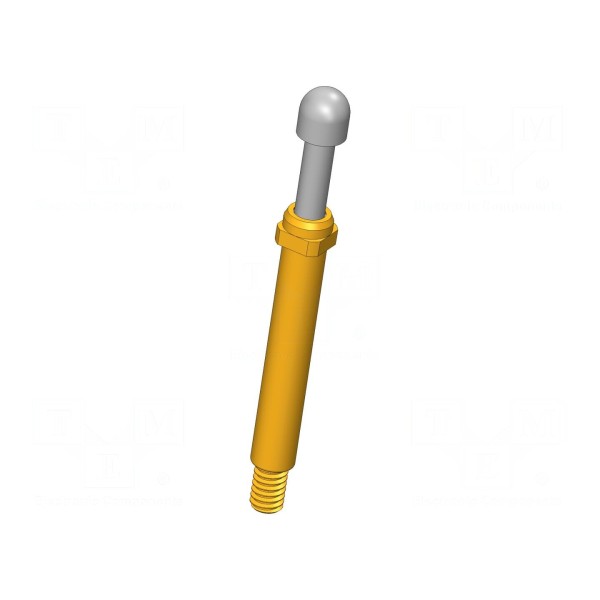

Igła testowa INGUN GKS-113

Igła testowa o średnicy 3mm, prąd znamionowy 5A

Igła testowa GKS-113 przeznaczona jest do precyzyjnych pomiarów elektrycznych. Element charakteryzuje się prądem znamionowym na poziomie 5A oraz maksymalną rezystancją styku wynoszącą 30mΩ. Zastosowany zaokrąglony kształt końcówki o średnicy 3mm oraz materiał styków z miedzi berylowej (CuBe) z powłoką rodowaną zapewniają odpowiednie przewodnictwo i trwałość w układach pomiarowych.

Konstrukcja igły przewiduje montaż wkręcany oraz siłę ugięcia sprężyny na poziomie 0,3N. Urządzenie pozwala na robocze ugięcie sprężyn wynoszące 4mm, przy czym dopuszczalne ugięcie maksymalne sięga 5,3mm. Komponent może być eksploatowany w zakresie temperatur roboczych od -40°C do 80°C.

Całkowita długość elementu wynosi 28,3mm. Produkt posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk testowych wykorzystujących te igły.
